揭示自然语言处理技术发展：以科学实体为中心的视角

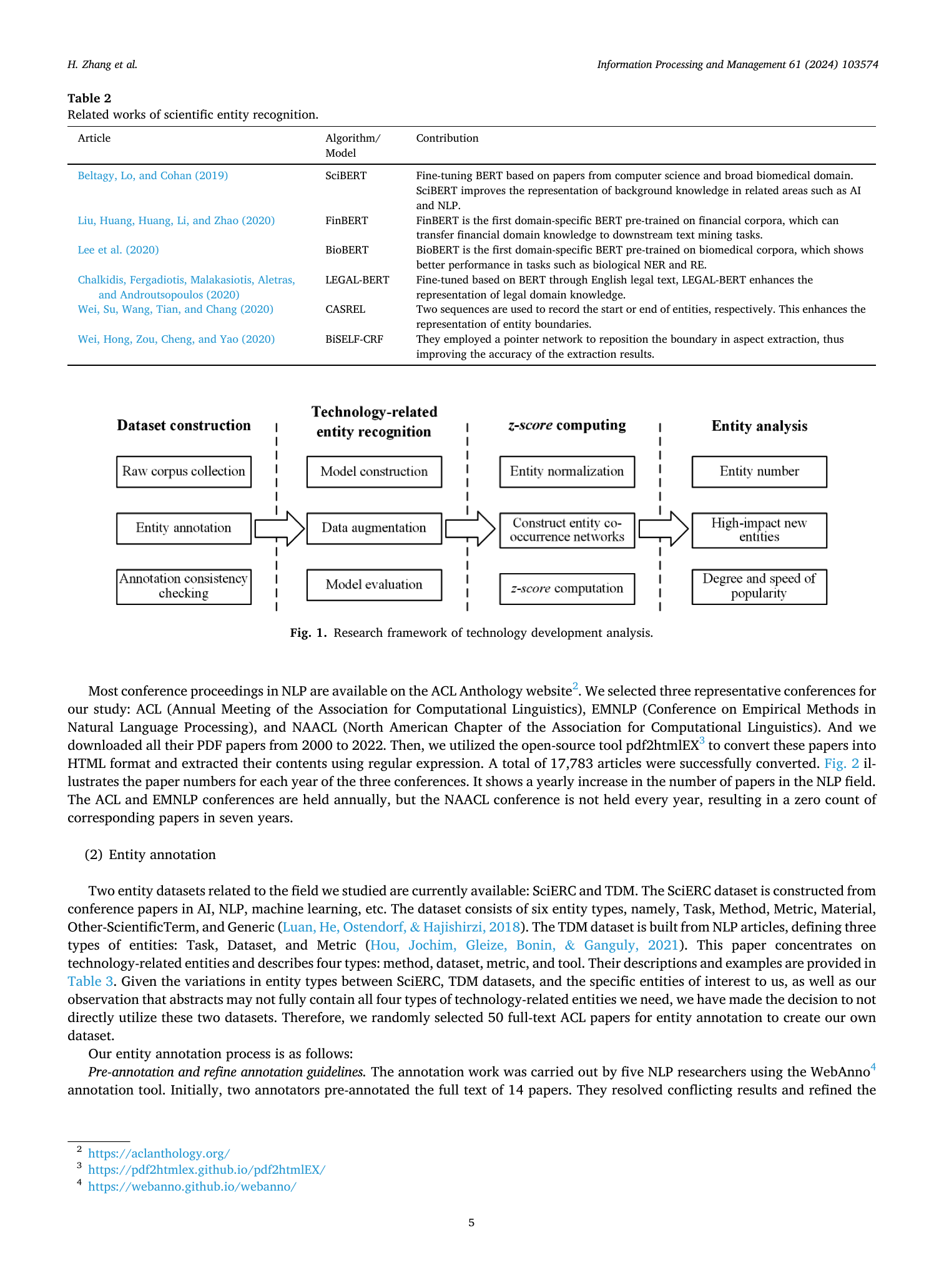

NLP技术发展分析框架

#

🔼 本文提出了一种基于科学实体的视角来分析自然语言处理（NLP）领域技术发展的方法。图1展示了该研究的框架，核心思想是从NLP论文中提取技术相关的实体，然后构建共现网络来计算实体的z-score，并以此分析技术发展趋势。具体而言，框架包括以下步骤：首先，收集NLP领域的论文，并进行预处理，包括将PDF转换为HTML格式并提取文本内容。其次，对部分论文进行人工标注，标注的实体类型包括方法、数据集、指标和工具，并利用标注数据训练一个改进的命名实体识别模型（NER），该模型基于SciBERT和级联二进制标记框架，并且使用了半监督数据增强技术来提升模型的性能。第三，对识别出的实体进行归一化处理，这包括构建“缩写-全称”映射字典，使用fastText训练词向量模型，计算实体相似度，以及使用层次聚类的方法来将相似的实体聚类成一个簇。最后，构建基于论文的实体共现网络，计算每个实体的z-score，并分析不同时期实体的数量、影响力和流行度。通过这个框架，作者得以从微观实体层面分析NLP技术的发展，并提供了新的视角来审视该领域的技术演变。该框架的优势在于它结合了自动实体识别、网络分析以及统计方法，从而对技术发展进行了定量和定性的分析。图中的箭头和方框清晰地展示了整个流程，从数据准备到最终的分析结论，逻辑性强，为后续的详细分析提供了坚实的基础。这个框架不仅适用于NLP领域，还可以推广到其他学科，为研究领域技术发展提供了通用的方法和参考。

技术发展分析研究框架

#

🔼 这张图表展示了该研究的技术发展分析框架。整体流程分为几个主要步骤。首先，研究从构建数据集开始，包括收集NLP领域的PDF论文，解析内容，并手动标注技术相关的实体以创建训练数据集。接下来是实体识别步骤，在此步骤中，研究人员使用基于SciBERT的NER模型，结合半监督数据增强方法来识别论文中的实体。该模型提取方法、数据集、指标和工具等技术相关的实体。然后，研究团队进行z-score计算，包括对识别出的实体进行规范化，然后构建它们的共现网络。通过这些网络计算实体的z-score值来评估它们的影响。最后，研究分析技术相关实体的开发情况，包括分析实体的年度变化，高影响力新实体的状况，以及顶级实体的普及程度和速度变化。此框架图清晰地展示了从数据准备到分析的整个过程，体现了该研究严谨的方法论，为理解自然语言处理技术的发展提供了新的视角。

NLP技术发展分析框架

#

🔼 该图展示了本研究中用于分析自然语言处理（NLP）领域技术发展的框架。整体流程分为四个主要步骤：数据集构建、实体识别、z-score计算和技术发展分析。首先，从NLP论文中提取文本并进行实体标注，构建训练数据集。接着，利用该数据集训练命名实体识别（NER）模型，并结合半监督数据增强技术提升模型性能。模型训练完成后，对所有论文进行实体识别。随后，对识别出的实体进行归一化处理，构建实体共现网络，并计算每个实体的z-score以衡量其影响。最后，基于这些结果分析NLP技术的发展趋势，包括每年实体数量的变化、高影响力新实体的出现情况以及热门技术的流行度和发展速度的变化。框架图清晰地展示了研究方法的主要步骤，为读者理解论文的研究方法提供了直观的指导。

具体来说，第一步的数据集构建包括收集NLP领域的论文，并对部分论文进行实体标注。第二步的实体识别是研究的核心，使用了基于SciBERT的级联二元标签模型，并通过半监督数据增强方法进行优化。第三步z-score计算首先对实体进行归一化，然后根据实体共现关系构建网络，最后计算每个实体的z-score值。第四步的技术发展分析则包括分析实体数量的变化趋势，高影响力新实体的情况，以及高影响力技术随时间变化的流行度和速度。总而言之，该框架提供了一个系统和严谨的流程，用于分析NLP领域的技术发展，并支持了后续的实证分析。这些步骤的详细描述，贯穿了整篇文章的研究方法部分，为读者提供了清晰的理解。

技术发展分析框架

#

🔼 这张图表展示了论文中使用的技术发展分析框架。整个框架分为四个主要步骤：数据集构建、实体识别、z-score 计算以及技术相关实体的分析。在数据集构建阶段，首先收集原始语料库，然后进行实体标注，最后检查标注的一致性。实体识别阶段使用训练好的 NER 模型从所有论文中识别实体，并使用半监督数据增强方法来提高模型的性能和鲁棒性。在 z-score 计算阶段，首先对所有识别出的实体进行标准化，然后基于这些实体在论文中的共现关系构建共现网络，最后计算每个实体的 z-score 来衡量其影响。最后一步是对技术相关实体进行分析，包括分析实体数量的年度变化、高影响力的新实体的情况以及顶级实体的流行度和速度变化。这个框架提供了一种系统的方法来分析自然语言处理领域的技术发展。通过这种方法，研究人员可以了解该领域的技术趋势，并识别出推动该领域发展的关键技术。

整个框架的设计思路清晰，从数据的准备到最终的分析结果，每一步都有详细的说明。这种方法不仅仅是简单地统计技术实体的数量，而是更深入地分析这些实体之间的关系和影响。这种方法对于理解一个技术领域的发展脉络非常有价值。框架的每个阶段都有具体的步骤和方法，使得整个研究过程具有可重复性和可验证性。例如，通过构建实体共现网络来计算 z-score，可以更准确地衡量每个技术实体的影响力，而不是简单地统计其出现频率。此外，半监督数据增强方法的应用，提高了实体识别模型的准确性，使其能够更好地处理复杂的学术文本。整个框架的逻辑严谨，各个环节紧密相连，形成了一个完整的技术发展分析体系，值得学术界和工业界借鉴。

技术发展分析框架图

#

🔼 本图（图1）展示了论文中提出的技术发展分析框架。该框架主要包括四个步骤：数据集构建、实体识别、Z-score计算和实体分析。在数据集构建阶段，研究人员收集了自然语言处理（NLP）领域的学术论文，并对部分论文进行了技术相关实体的标注，用于后续模型的训练。实体识别阶段则利用训练好的模型，从所有论文中自动提取方法、数据集、指标和工具等技术相关实体，同时采用了半监督的数据增强方法以提高模型的性能。Z-score计算阶段首先对识别出的实体进行规范化处理，然后构建实体的共现网络，并根据网络结构计算每个实体的Z-score，用以衡量其影响力。最后，在实体分析阶段，研究人员分析了实体的数量变化、高影响力新实体的出现情况，以及这些新技术的普及程度和速度。整个框架的目标是从微观实体层面分析NLP领域的技术发展趋势，这与传统的基于研究主题的分析方法有所不同。该框架图清晰地展示了研究流程，为读者理解该研究的技术路线提供了直观的帮助。此外，图中“实体分析”模块包括了“实体数量”，“高影响力新实体”和“流行程度和速度”，这些分析维度有助于从不同角度理解NLP领域技术发展的动态。

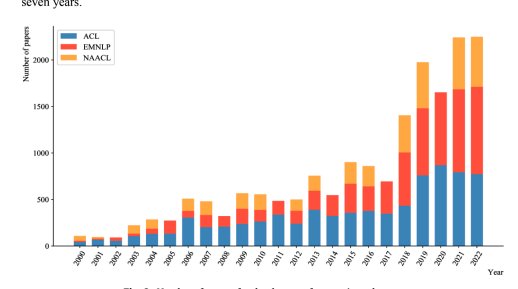

NLP会议论文数量年度变化

#

🔼 该图表展示了2000年至2022年间，自然语言处理（NLP）领域三个主要会议（ACL、EMNLP、NAACL）的论文发表数量。图表采用堆叠柱状图的形式，横轴代表年份，纵轴表示论文数量。不同颜色分别代表不同的会议：蓝色代表ACL，红色代表EMNLP，橙色代表NAACL。从整体趋势来看，NLP领域的论文发表数量呈逐年上升的趋势，尤其是在2018年之后，论文数量出现了显著的增长。具体而言，ACL会议的论文数量在整个时间段内都占据主导地位，并且保持了稳定的增长。EMNLP会议的论文数量紧随其后，同样呈现逐年递增的态势。NAACL会议的论文数量则相对较少，且在某些年份没有数据，这表明NAACL并非每年都举行。2018年是一个重要的转折点，三个会议的论文数量都出现了大幅度的增长，这可能与该领域的技术突破和研究热潮有关。此外，图表还揭示了各个会议在不同年份的相对贡献，为研究人员了解NLP领域的发展提供了数据支持。值得注意的是，2018年之后，所有三个会议的论文数量都显著增加，这表明该领域的研究活动在这一时期达到了新的高峰。

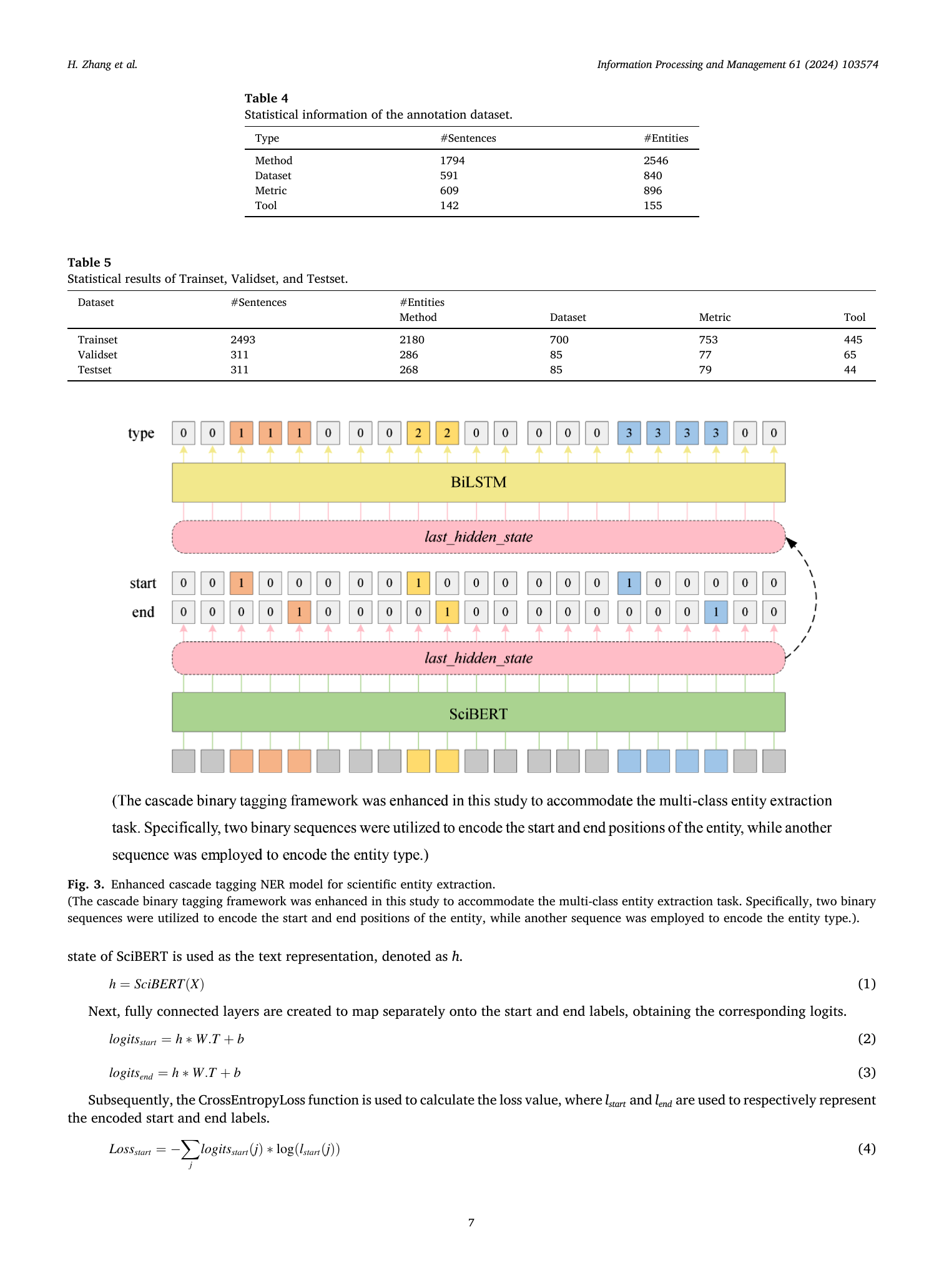

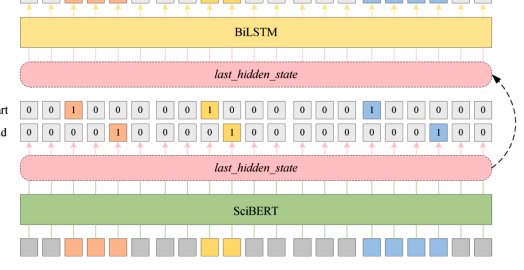

科学实体识别模型架构

#

🔼 该图展示了本文提出的增强级联标记命名实体识别（NER）模型，用于科学实体提取。模型基于SciBERT和双向长短期记忆网络（BiLSTM）构建，旨在提高多类别实体识别的准确性。图中，输入文本首先通过预训练的SciBERT模型进行编码，利用领域背景知识生成文本表示h。随后，h被分别输入到两个全连接层，用于预测每个token是否为实体的开始或结束位置，输出相应的logitsstart和logitsend。通过计算交叉熵损失函数Lossstart和Lossend来优化模型。同时，文本表示h还被输入到BiLSTM网络以获取上下文信息，生成新的表示h’。h’随后被输入到另一个全连接层，预测实体的类别，输出logitstype，并通过计算交叉熵损失函数Losstype进行优化。模型的总损失Loss是三个损失的加和。模型的创新之处在于使用两个二进制序列编码实体的开始和结束位置，并使用另一个序列编码实体类别，有效地提升了多类别实体识别的性能。这种级联标记方法不仅避免了多标签问题，还能更准确地捕获实体边界。总的来说，该模型有效地融合了预训练模型的语义理解能力和BiLSTM网络的上下文建模能力，并能通过半监督数据增强的方法进一步提高模型的性能和鲁棒性。该模型是本文进行技术发展分析的重要基石。

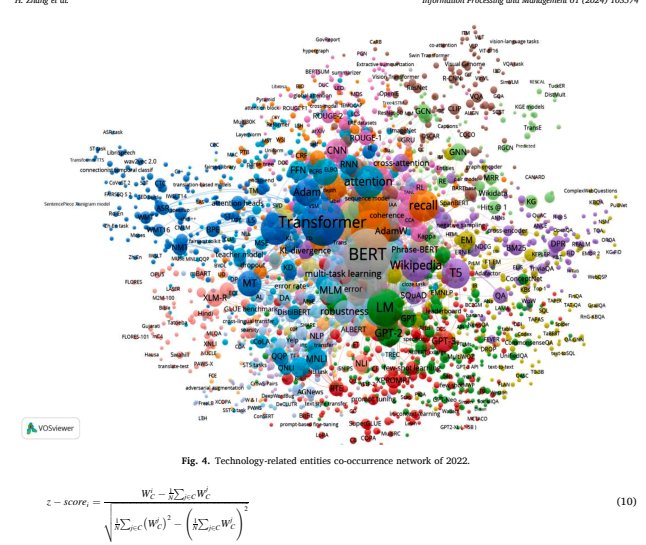

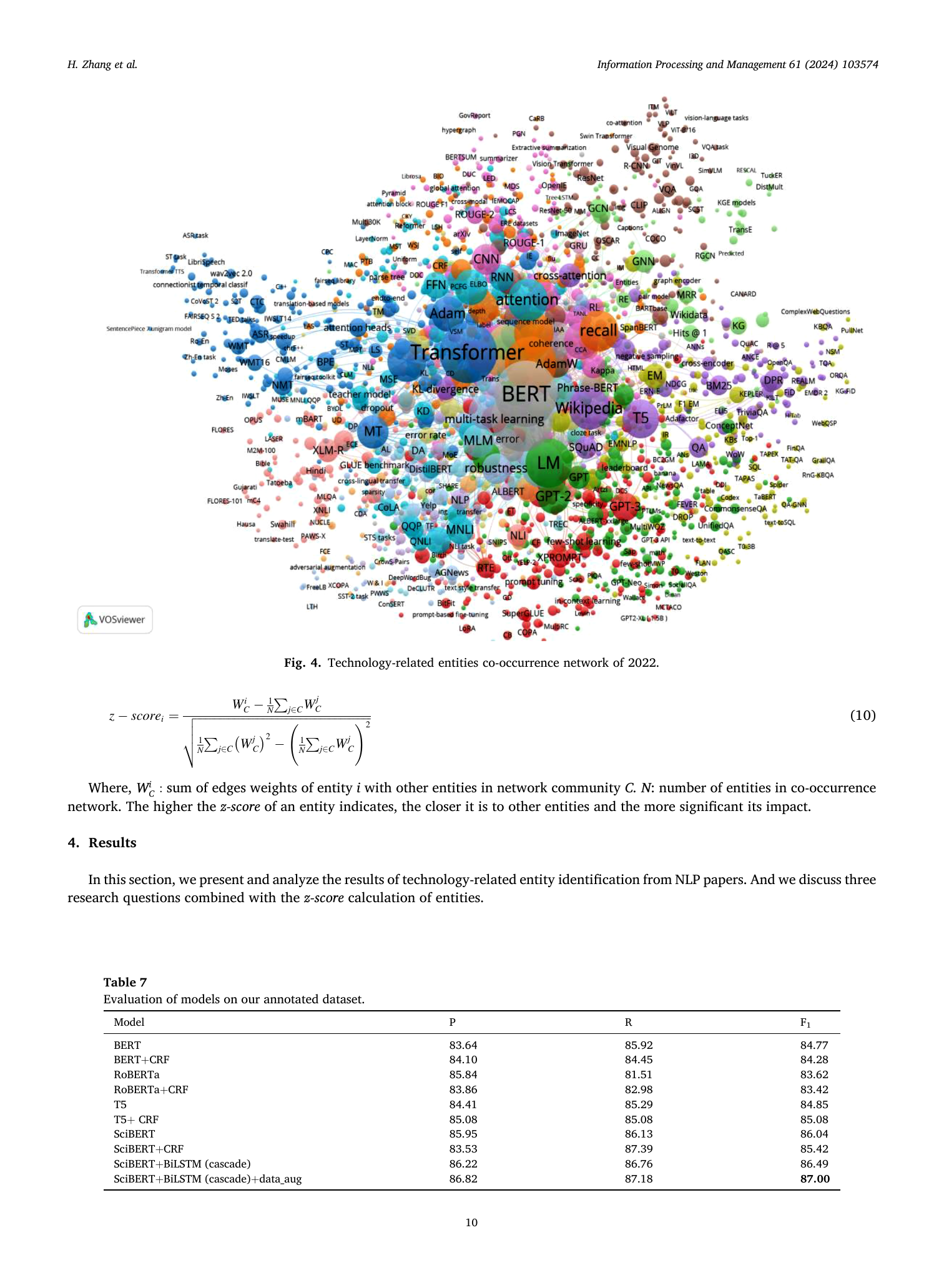

2022年技术实体共现网络

#

🔼 该图展示了2022年自然语言处理（NLP）领域中技术相关实体之间的共现网络。图中每个节点代表一个技术实体（如方法、数据集、度量标准、工具等），节点的大小和颜色可能代表该实体在网络中的重要性或类别。节点之间的连线表示两个实体在同一篇论文中被共同提及，即共现关系，连线的粗细可能代表共现的频率。此图采用可视化方式呈现了技术实体之间的关系，有助于研究人员了解NLP领域的技术发展趋势和热点。图中“BERT”、“Transformer”和“Wikipedia”等实体节点占据较大位置，表明它们在2022年具有较高的影响力。BERT和Transformer等预训练模型是当前NLP研究的热点，而Wikipedia作为大规模通用数据集，被广泛应用于各种NLP任务中，这些节点的突出显示也反映了这些技术的重要性。通过对网络结构的分析，可以发现不同技术实体之间的关联模式，例如哪些技术经常一同出现，哪些技术相对独立，这些关联模式能够帮助研究者更全面地理解NLP领域的技术生态。此外，图中还呈现了较新的技术和方法，比如GNN（图神经网络）、ALBERT，以及一些评估指标和数据集，反映了该领域技术发展的快速迭代和多样性。总的来说，这张图表是技术实体共现关系的有力视觉呈现，有助于理解和分析NLP领域技术发展的动态。

该图使用了力导向图的布局方式，能够相对清晰地展现不同技术实体之间的关系，并且图中不同颜色和大小的节点可能代表不同的类别或影响力，增强了视觉可读性。不过，图中的节点和连线较为密集，可能会在一定程度上影响细节的辨识，特别是对于非专业读者而言。图表的有效性在于它可以直观地展示技术之间的关联，这种可视化方式对探索和理解复杂技术网络有很大帮助。

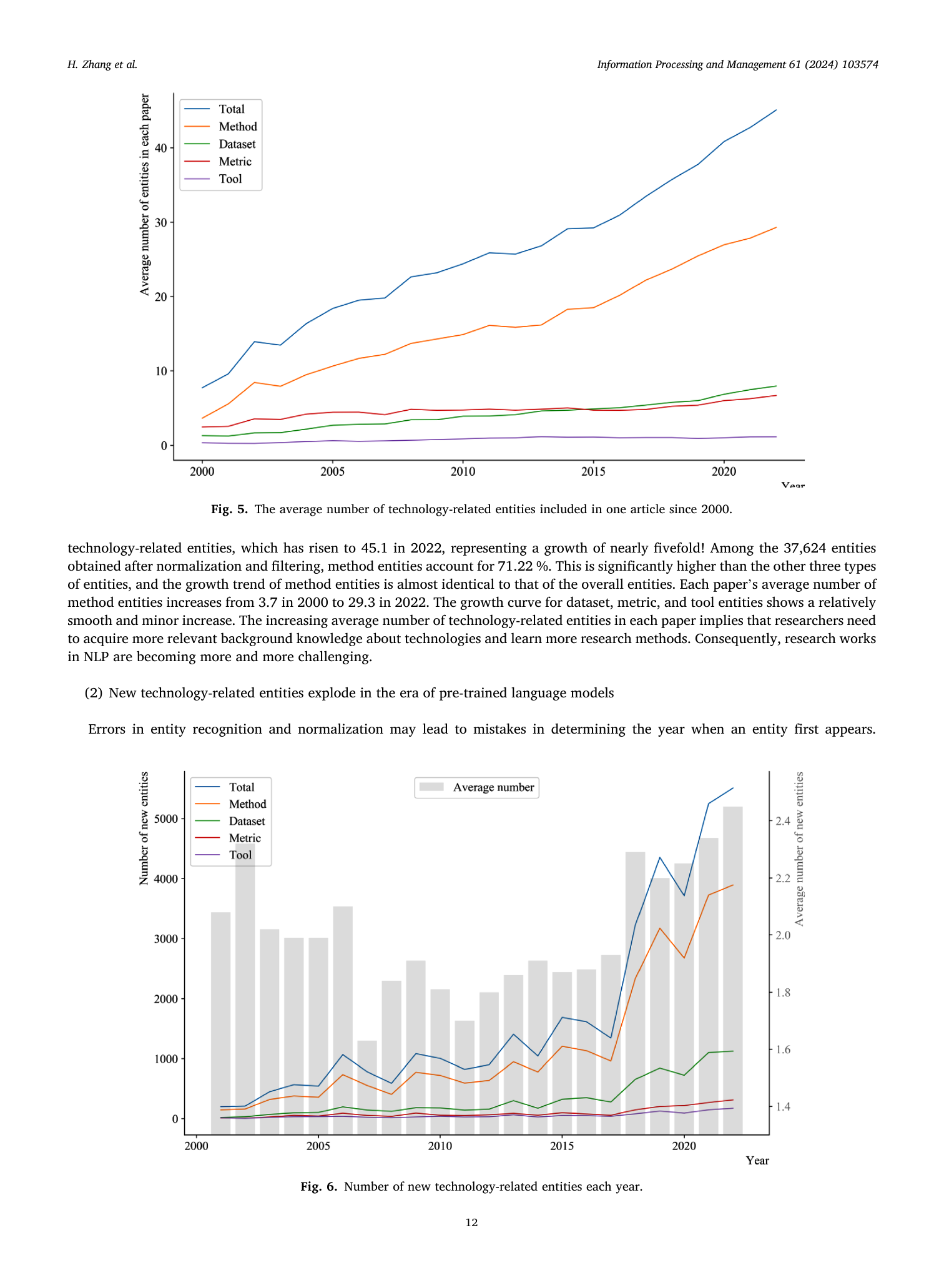

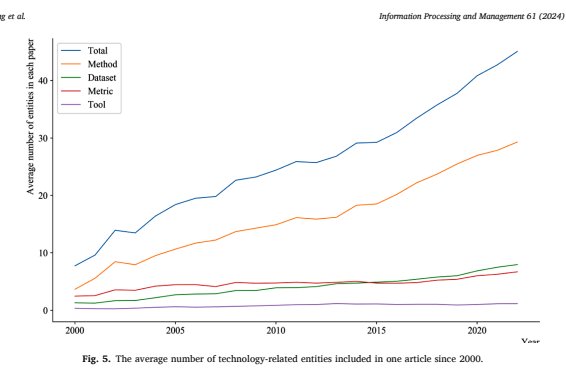

论文中技术相关实体平均数量

#

🔼 该图表展示了2000年至2022年间，自然语言处理（NLP）领域论文中包含的各类技术相关实体的平均数量变化趋势。图中共有五条曲线，分别代表所有技术实体总数（Total）以及方法（Method）、数据集（Dataset）、指标（Metric）和工具（Tool）这四种类型实体的平均数量。纵轴表示每篇论文中包含的平均实体数，横轴表示年份。整体来看，每篇论文中包含的技术实体平均数量呈现显著的上升趋势，从2000年的约7.7个增长到2022年的约45.1个，增幅接近五倍，这反映了NLP领域研究的日益复杂和对技术背景知识的更高要求。其中，方法类实体的平均数量增长最为显著，其增长趋势与总实体数增长趋势几乎一致，表明方法创新是该领域技术发展的主要驱动力。相比之下，数据集、指标和工具类实体的平均数量增长则相对平缓。从图表中可以观察到，在2018年之后，所有类别的实体数量都出现明显加速增长的趋势，这可能与预训练语言模型等新兴技术的兴起有关，表明该领域在技术创新方面的活跃度显著增强。此图有力地支持了论文中关于技术实体数量增长的论点，并为理解NLP领域的技术发展提供了量化的视角。

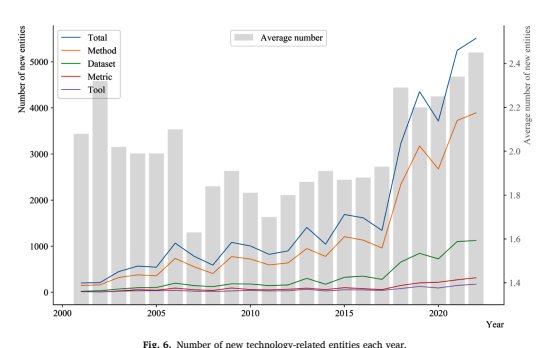

新NLP技术相关实体数量

#

🔼 该图展示了2000年至2022年间，自然语言处理（NLP）领域中新出现的不同类型技术相关实体（方法、数据集、指标和工具）的数量，并用柱状图表示了每年的平均新实体数量。从图中可以看出，总体而言，新实体的数量在2018年之前增长相对平缓，但在2018年之后出现了显著的增长，特别是方法类实体，其增长尤为明显，这与预训练语言模型在NLP领域的兴起密切相关。数据集类实体也呈现出增长趋势，但增速相对较慢。指标和工具类实体的新增数量相对较少。同时，平均新实体数量在2001年和2002年较高，可能原因是早期许多实体在2000年前已经存在，在2000年之后才在NLP领域被引入，在之后的一段时间内，平均新实体数量下降，而在2018年后开始快速上升。 柱状图则显示每年的平均新实体数量，其变化趋势也与整体新实体数量的变化趋势相似，2018年开始出现明显增长。这表明，预训练语言模型的出现不仅提高了研究的效率和效果，也刺激了新的技术实体的涌现。这一趋势反映了NLP领域技术创新的加速，以及研究者在该领域内快速积累新知识的趋势。该图的数据支持了论文中关于技术实体在NLP领域内快速发展的论点，并说明了预训练模型对NLP领域技术创新的重要推动作用。这些新实体的出现不仅反映了技术的进步，也预示着未来NLP研究的更多可能性。该图清晰地展现了这些趋势，对理解NLP技术发展具有重要意义。

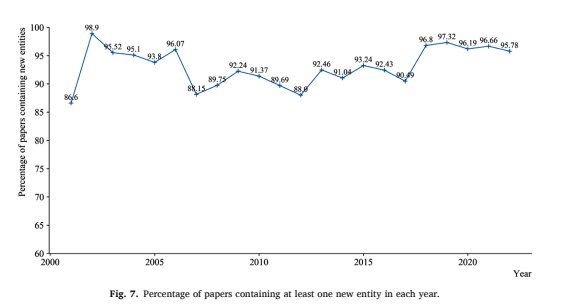

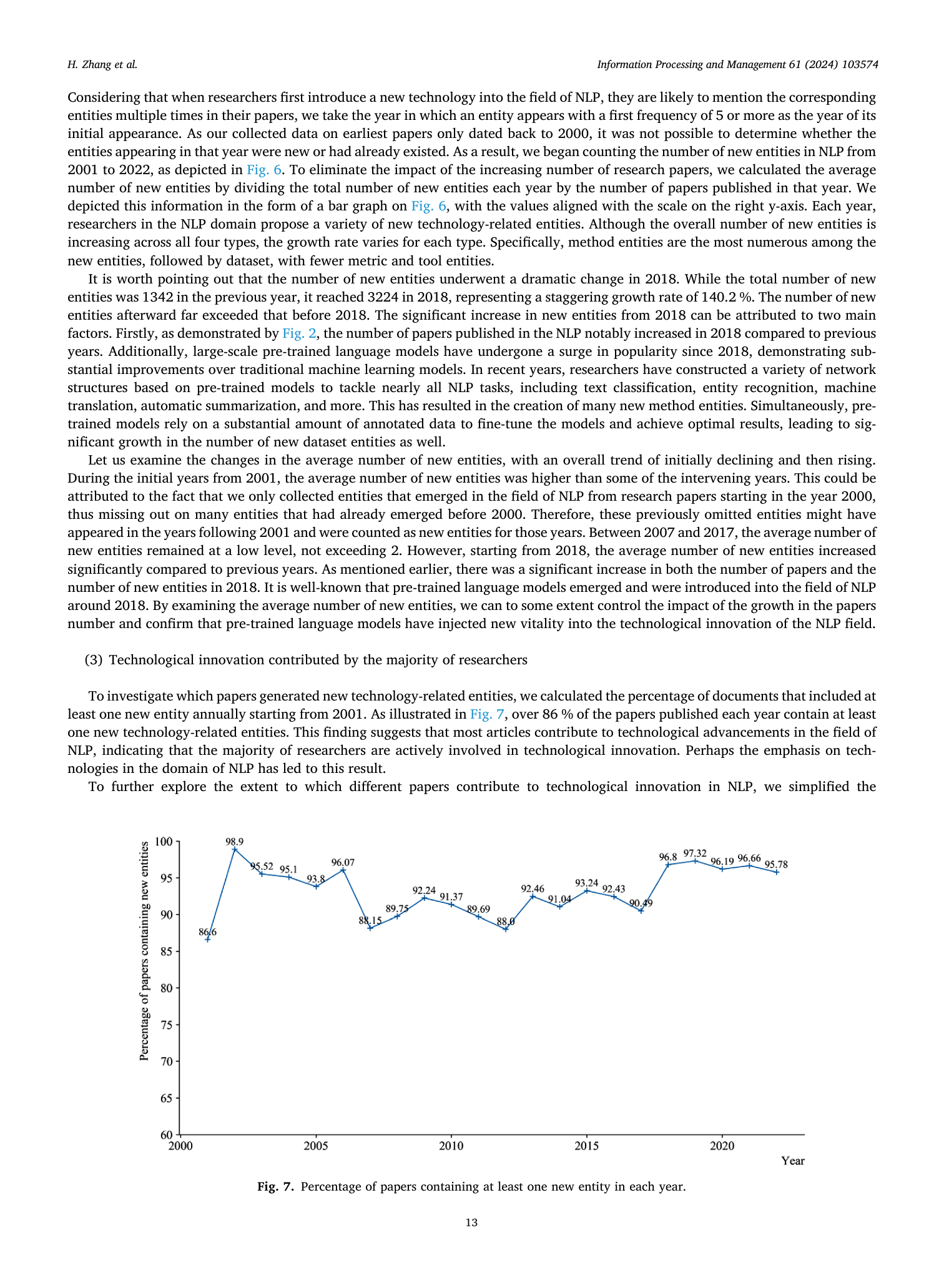

论文中包含新实体的比例

#

🔼 该图展示了2000年至2022年间，在自然语言处理（NLP）领域，每年发表的论文中至少包含一个新技术的论文所占的百分比。总体而言，大多数论文都包含新的技术相关实体，这表明该领域的技术创新非常活跃。图表显示，从2000年的约86.6%开始，该比例在2002年达到峰值98.9%，随后在2007年降至88.15%，之后则在88%至97%之间波动。值得注意的是，2018年之后，这一比例再次上升并保持在高位，这可能与预训练语言模型等新兴技术的出现有关，这些技术推动了该领域的研究创新。具体来看，2002年和2019年是两个显著的峰值，分别达到了98.9%和96.8%。在2008年至2017年间，虽然整体比例保持在较高水平，但也出现了小幅的下降和波动，这反映了该领域技术发展的复杂性和不确定性。 此外，从图中可以看出，每年的论文中有很高比例都包含了至少一个新实体，这反映了该领域的研究人员非常活跃地参与技术创新。从长期来看，该图揭示了自然语言处理领域技术创新的连续性和活跃性，以及新技术的出现对该领域研究的深刻影响。总体而言，此图表明NLP领域的技术发展是持续且活跃的，并且大多数研究论文都对技术进步做出了贡献。这体现了该领域不断演进和创新的动态特征，对该领域的研究人员来说，理解这一趋势至关重要。

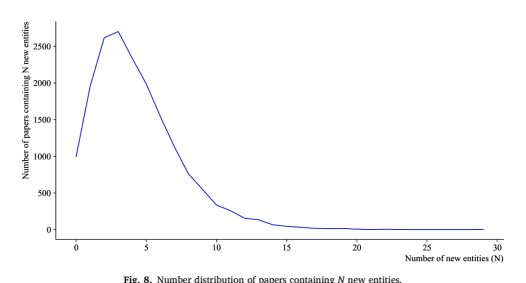

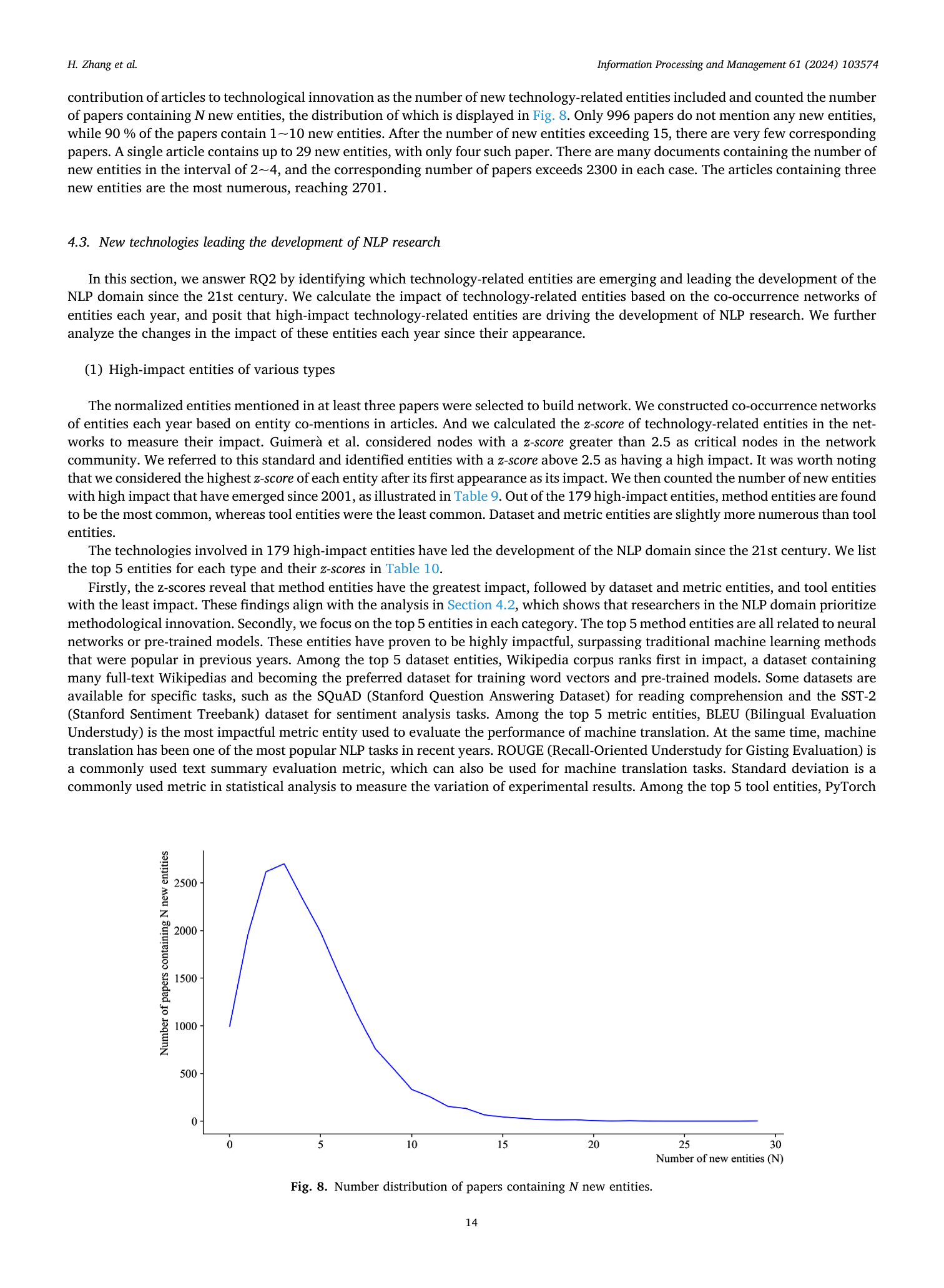

论文中包含新实体数量的分布

#

🔼 该图表展示了学术论文中包含不同数量新科技相关实体的论文数量分布情况。横轴表示每篇论文中包含的新实体数量（N），从0到30。纵轴表示包含特定数量新实体的论文数量。整体来看，该分布呈现出明显的偏态分布，即大部分论文包含较少数量的新实体，而极少数论文包含大量新实体。曲线的峰值大约位于N=3的位置，表明大多数论文包含1到4个新实体。具体来说，大约有1000篇论文没有提及任何新实体，这些论文可能侧重于综述、验证或理论分析。而包含1个新实体的论文也超过了1000篇。从N=2开始，论文数量迅速增加，并在N=3处达到峰值，超过2700篇。这表明绝大多数论文都有一定的创新贡献，引入了新的科技实体。之后，随着N值的增加，论文数量迅速下降。包含10个以上新实体的论文数量显著减少，其中包含15个以上新实体的论文数量非常稀少。这种分布特征可能反映了学术研究的特点，即大部分论文在现有基础上进行小幅创新，而少数论文提出颠覆性创新。图表清晰地展现了论文创新贡献的分布情况，为理解自然语言处理领域的技术发展提供了重要的定量依据。该图表不仅突出了技术创新的普遍性，也揭示了少数论文在推动领域发展中的关键作用，暗示了学术研究中‘二八定律’的存在。

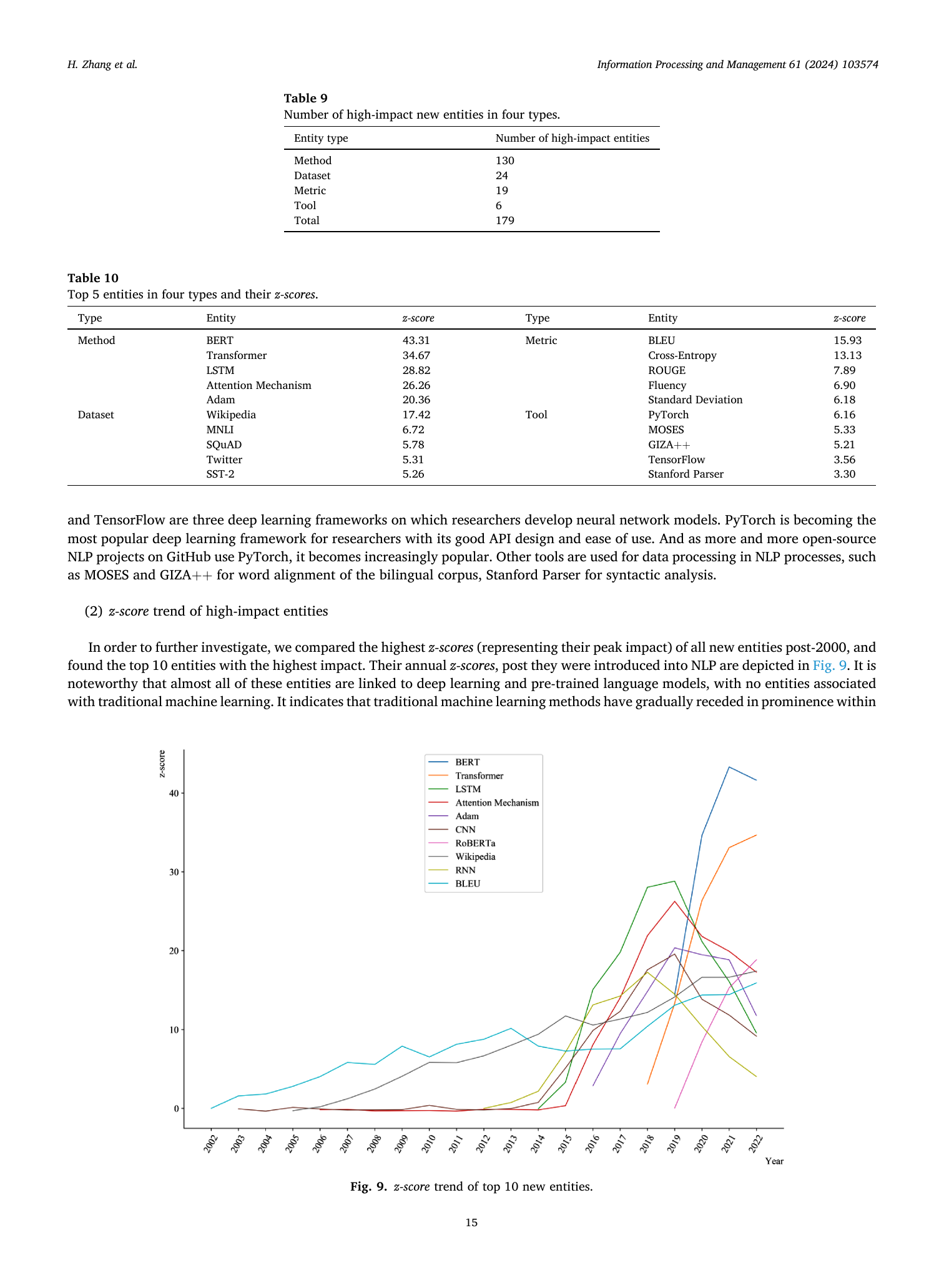

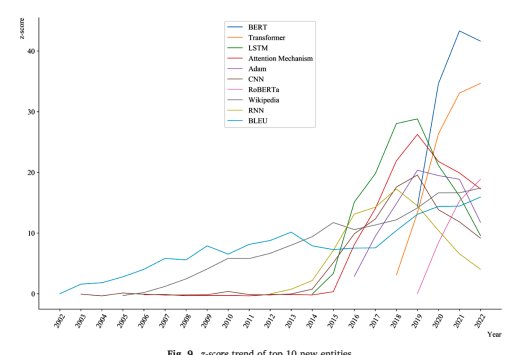

高影响力实体Z-score趋势

#

🔼 该图展示了自2002年以来，自然语言处理(NLP)领域中10个高影响力新实体（包括方法、数据集和指标）的Z-score趋势。横轴表示年份，纵轴表示Z-score值，反映了实体在共现网络中的重要性和影响程度。图中线条的颜色对应不同的实体。其中，BERT在2019年出现后迅速崛起，其Z-score在2021年达到峰值，随后略有下降，表明BERT模型在NLP领域具有极高的影响力。Transformer的Z-score也呈逐年上升趋势，但在2022年仍低于BERT。LSTM、Attention Mechanism、Adam、CNN和RNN这五个深度学习相关的方法实体，其Z-score在2018或2019年左右达到顶峰后开始下降，表明在预训练模型出现后，传统的深度学习方法的影响力有所减弱。此外，Wikipedia数据集和BLEU评价指标的Z-score呈现出与方法实体不同的变化趋势，整体上呈现持续上升态势，这表明它们在NLP研究中长期保持着重要地位。总而言之，该图反映了NLP领域技术发展的动态变化，尤其是深度学习和预训练模型兴起后，各种技术方法和数据集、评价指标的影响力变化。预训练模型如BERT和Transformer正在成为该领域的主流，而传统深度学习方法则逐渐被取代。这个图很好地展现了NLP技术演进的过程，为领域内的研究者和从业人员提供了有价值的参考信息，也支持了论文关于新技术冲击和方法更迭的论点。

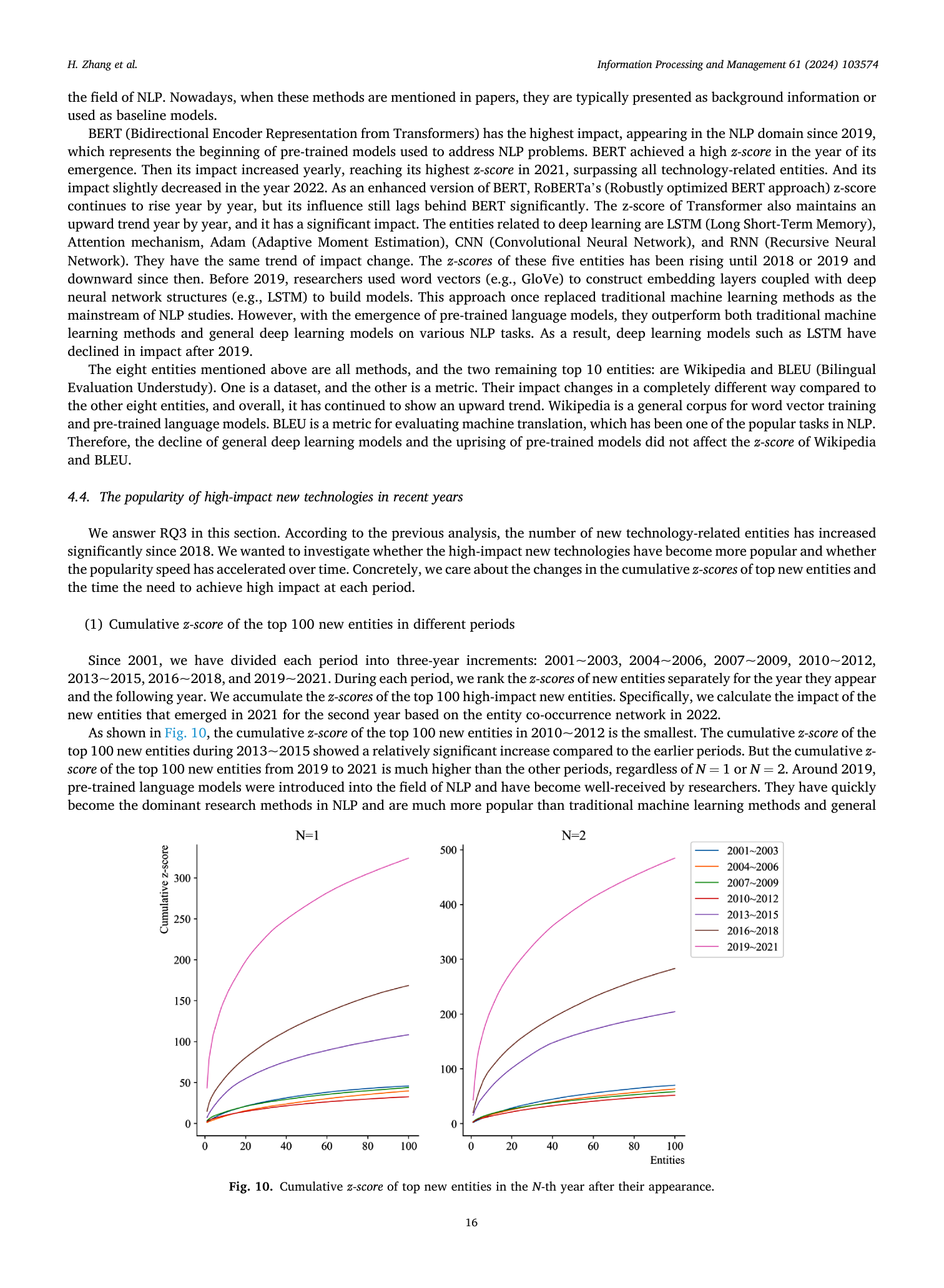

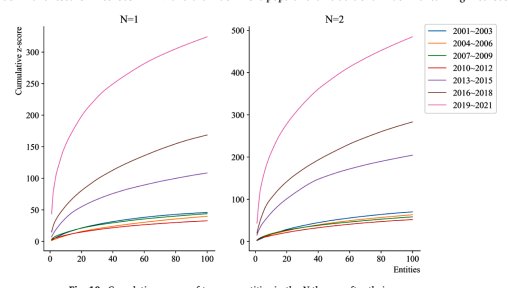

不同时期前100个新实体的累积z分数

#

🔼 该图展示了不同时期内，前100个高影响力新实体累积z分数的对比。图中横轴代表实体数量（前100个），纵轴代表累积的z分数。图表分为N=1和N=2两种情况，分别代表实体出现后的第一年和第二年。图例标注了不同的时间段，从2001-2003年到2019-2021年，每三年为一个时间段。从整体趋势来看，不同时间段内前100个新实体的累积z分数均呈现增长趋势，但不同时间段之间存在显著差异。2019-2021年期间的曲线在N=1和N=2两种情况下都明显高于其他所有时期，表明该时期内出现的新实体具有更高的累积影响力。这可能与预训练语言模型的兴起有关，这些模型在2018年左右开始在自然语言处理领域广泛应用。2016-2018年期间的曲线也显示出较高的累积z分数，但增长速度不如2019-2021年期间。其他时期（如2001-2003, 2004-2006, 2007-2009, 2010-2012, 2013-2015）的曲线则相对较低，表明这些时期内的新实体在影响力方面不如最近的两个时期。具体而言，N=1（实体出现的第一年）的图中，各时期的累积z分数差异更为明显，尤其是在实体数量较少时。N=2（实体出现的第二年）的图中，各时期的累积z分数差异有所缩小，但2019-2021年期间的曲线依然显著高于其他时期。这表明，在2019-2021年出现的新实体不仅在当年就表现出高影响力，而且在第二年仍然保持了较高的影响力。该图清晰地展示了自然语言处理领域技术发展的加速趋势，特别是2019年之后预训练模型的出现对新实体的影响力产生了巨大推动作用。这表明，近几年高影响力的新技术比以往任何时候都更受欢迎，且被研究人员接受的速度也显著加快。这种趋势对未来自然语言处理领域的研究和发展具有重要启示。

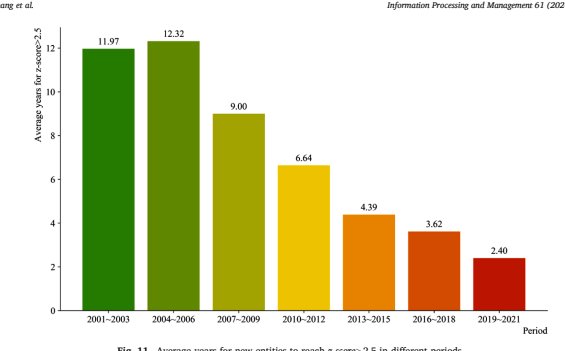

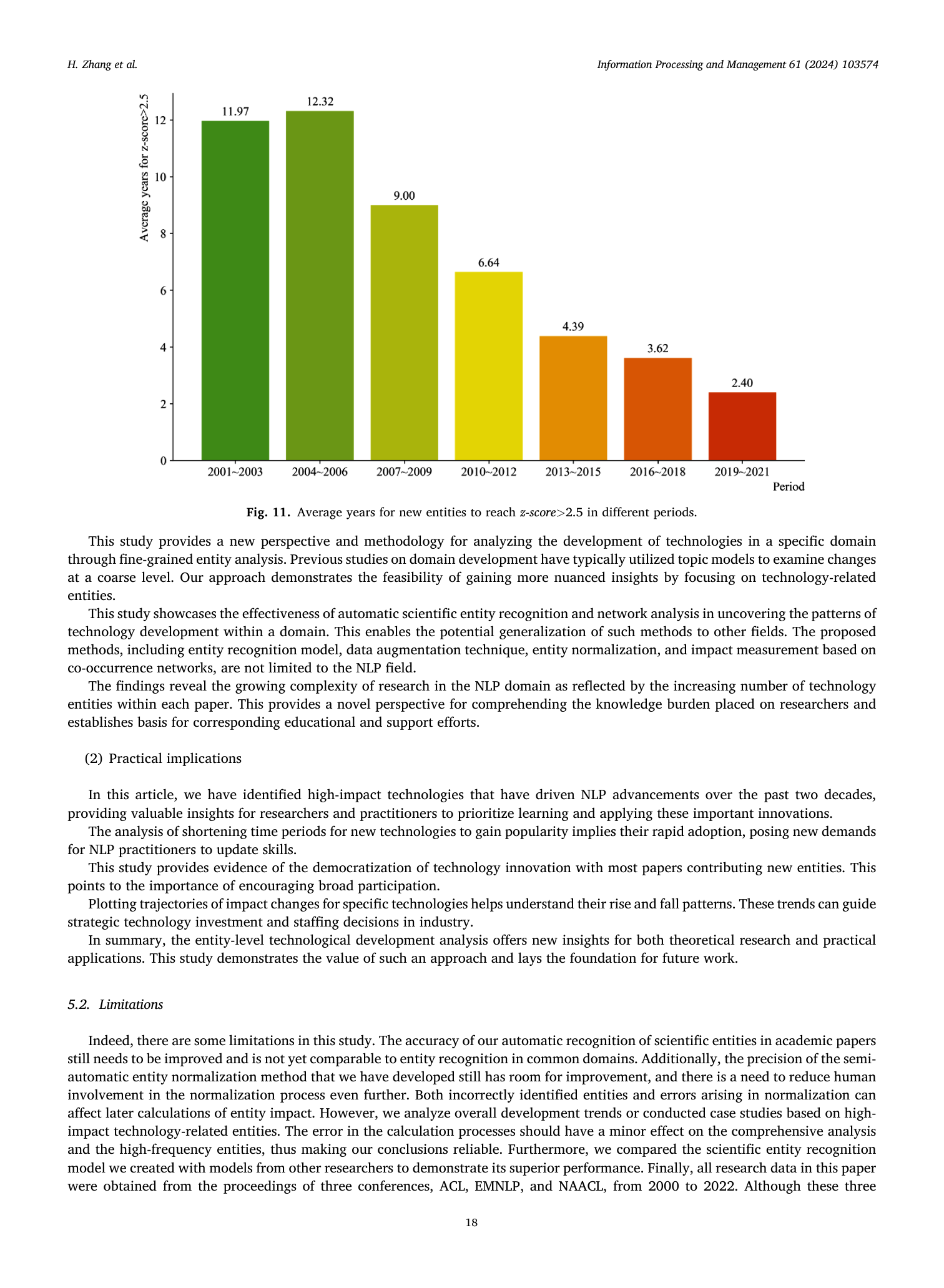

不同时期新实体达到高影响力的平均年数

#

🔼 该图表展示了不同时期新出现的自然语言处理（NLP）技术相关实体达到高影响力（z-score>2.5）所需的平均年数。横轴表示不同的时间段，纵轴表示达到高影响力所需的平均年数。从图表中可以看出，早期（2001-2003年和2004-2006年）新实体达到高影响力所需的平均时间较长，分别为11.97年和12.32年。这表明在早期，新技术的普及和应用需要较长的时间积累。随着时间的推移，新实体达到高影响力所需的平均年数呈现明显的下降趋势。在2007-2009年间，平均年数下降到9.00年，2010-2012年为6.64年，2013-2015年为4.39年，2016-2018年为3.62年。到2019-2021年，这一数值进一步下降到2.40年。这一趋势表明，近年来，新技术从出现到被广泛接受和应用的速度明显加快。这可能是由于互联网技术的快速发展、信息传播速度的加快以及研究者对新技术接受度的提高等因素共同作用的结果。尤其值得注意的是，2019-2021年期间，新实体达到高影响力所需的平均时间明显缩短，这与预训练语言模型等新兴技术在该时期迅速普及密切相关。这些数据表明，NLP领域的技术创新周期正在缩短，新技术的迭代速度正在加快。这要求研究人员和从业人员需要更加密切地关注新技术的发展动态，以便及时学习和应用最新的研究成果，并适应快速变化的行业需求。 此外，该图还突显了技术发展的加速性质。早期的技术需要更长时间才能产生显著影响，而最近的技术则迅速获得了关注和广泛使用。这种加速也可能意味着研究人员需要更加敏锐地把握新出现的趋势，并更快速地适应新的工具和方法。该图提供了对NLP领域技术发展速度和模式的宝贵见解，并强调了持续学习和适应对于在该领域取得成功的必要性。
