最大化RAG效率：RAG方法的比较分析

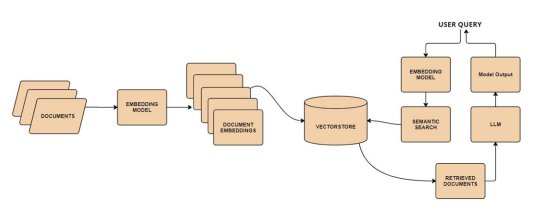

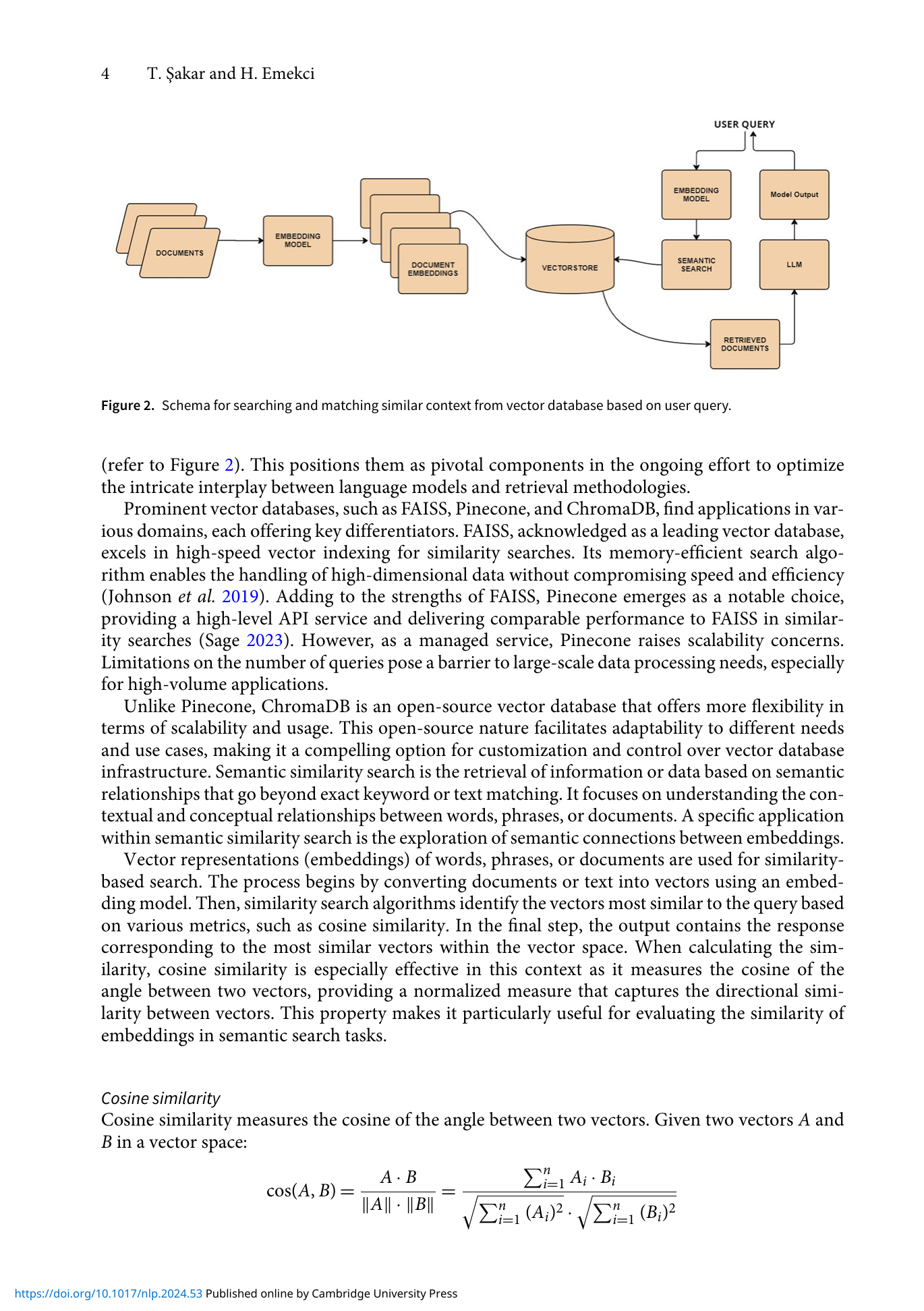

RAG流程示意图

#

🔼 该图描绘了一个典型的检索增强生成（RAG）流程。首先，原始文档通过嵌入模型转化为文档嵌入，这些嵌入被存储在向量数据库中。当用户发起查询时，该查询也会通过相同的嵌入模型进行处理，生成查询嵌入。随后，语义搜索算法在向量数据库中查找与查询嵌入最相似的文档嵌入，检索出相关文档。这些检索出的文档连同原始的用户查询一起被送入大型语言模型（LLM），LLM依据这些信息生成最终的输出。整个流程的关键在于利用外部知识库来增强LLM的知识，使得LLM可以生成更准确、更有依据的回复，而无需对LLM进行重新训练。图中清晰地展示了数据从文档到向量再到LLM的流动路径，突出了RAG流程中各个环节的作用。其中，嵌入模型是核心，它负责将文本信息转换为可进行相似度计算的向量表示；向量数据库则负责高效地存储和检索这些向量；语义搜索算法则确保能找到与查询最相关的文档；而LLM则利用检索到的文档进行推理和生成文本。这种架构使得RAG可以有效地利用外部知识，从而在各种应用场景中提供更强大的文本生成能力，尤其是那些需要特定领域知识支持的场景。

该图从概念上解释了RAG流程，但实际应用中，不同的嵌入模型，向量数据库，以及LLM选择都会对最终性能产生重大影响。同时，该图侧重于数据流程，未涉及诸如上下文压缩，查询扩展等优化方法，这些方法在实际RAG应用中至关重要。

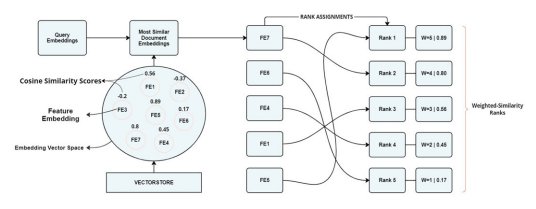

检索过程中的相似度计算与排序

#

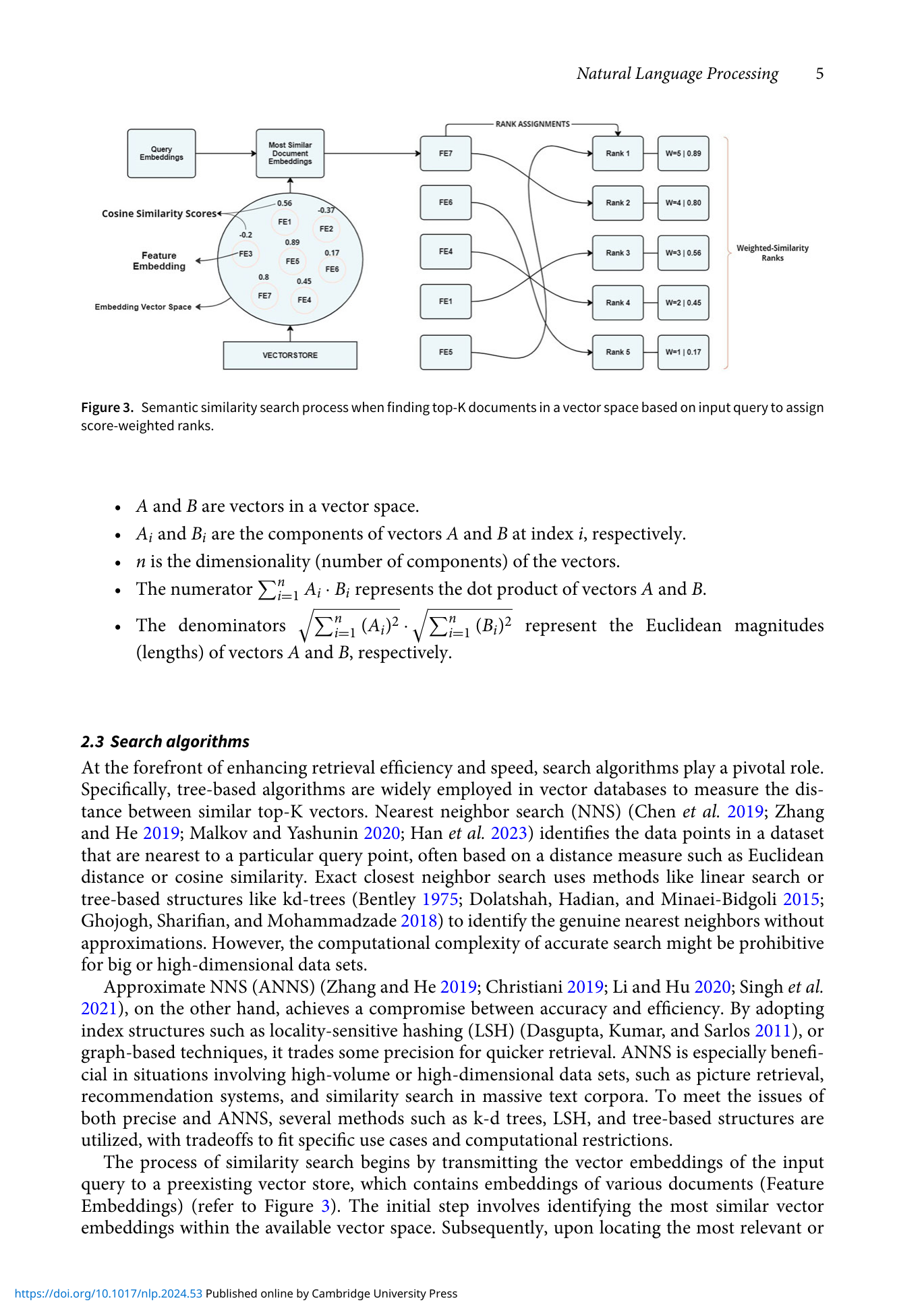

🔼 该图展示了检索增强生成（RAG）过程中，从查询嵌入到最终加权相似度排序的详细步骤。图中，用户查询首先被转换为“查询嵌入”，接着通过向量数据库（VECTORSTORE）检索出最相似的文档嵌入（Most Similar Document Embeddings）。这些文档嵌入在“嵌入向量空间（Embedding Vector Space）”中以不同的点表示，并标注为FE1到FE8，每个点旁边标有余弦相似度分数（Cosine Similarity Scores），如FE7的分数为0.8。这些分数反映了文档嵌入与查询嵌入的语义相似度，分数越高，相似度越高。图中显示FE7, FE5, FE8, FE4等分别有不同的相似度得分。接下来，图的右侧部分展示了如何根据这些相似度分数进行排序。每个文档嵌入被分配一个等级（Rank Assignments），例如，FE7被排在第一位（Rank 1），对应的权重为W=5，相似度分数为0.89。排名是基于相似度分数的，分数高的文档排名靠前。最终的“加权相似度排序（Weighted-Similarity Ranks）”为后续的RAG过程提供了依据，确保LLM能够利用最相关的上下文信息。这个过程突出了RAG系统如何通过语义相似性来增强语言模型的输出，提供更准确和上下文相关的答案。

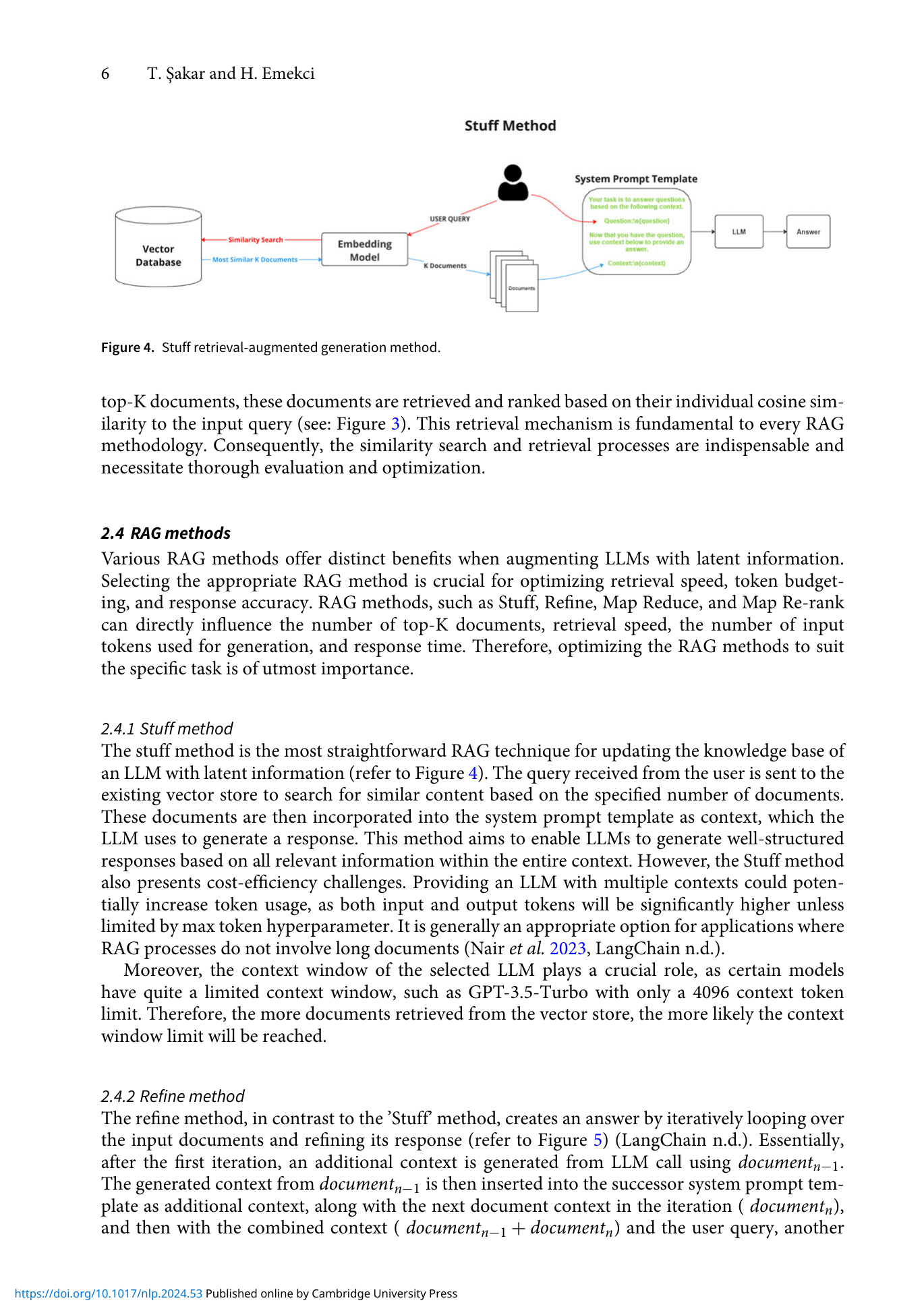

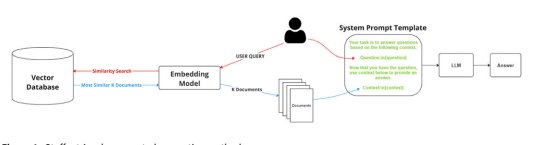

RAG方法流程图

#

🔼 该图描绘了一个典型的检索增强生成（RAG）方法流程。整个流程起始于用户的查询，该查询首先被送入“嵌入模型”进行处理，将其转化为向量形式，从而实现与向量数据库的兼容。接下来，通过“相似性搜索”，在向量数据库中检索与查询向量最相似的K个文档。这些检索到的文档随后被插入到“系统提示模板”中，作为LLM（大型语言模型）生成答案的上下文。系统提示模板包含一个指令，指示LLM基于提供的上下文回答问题。最后，LLM处理包含问题和相关上下文的提示，并生成最终的答案。图中的关键组件包括向量数据库（用于存储文档向量）、嵌入模型（用于将文本转化为向量）、系统提示模板（用于指导LLM的上下文和指令）、以及LLM（负责生成最终答案）。此流程图不仅清晰展示了RAG方法的工作原理，也突出了RAG方法在利用外部知识增强LLM回答问题的能力，从而减少了传统LLM在处理新信息和专业领域知识上的局限性。该流程图着重展示了RAG方法中的检索部分，使得LLM的回答不仅基于其内部的知识，还能够利用外部文档的信息，确保答案的准确性和时效性，解决了LLM中知识更新的难题。

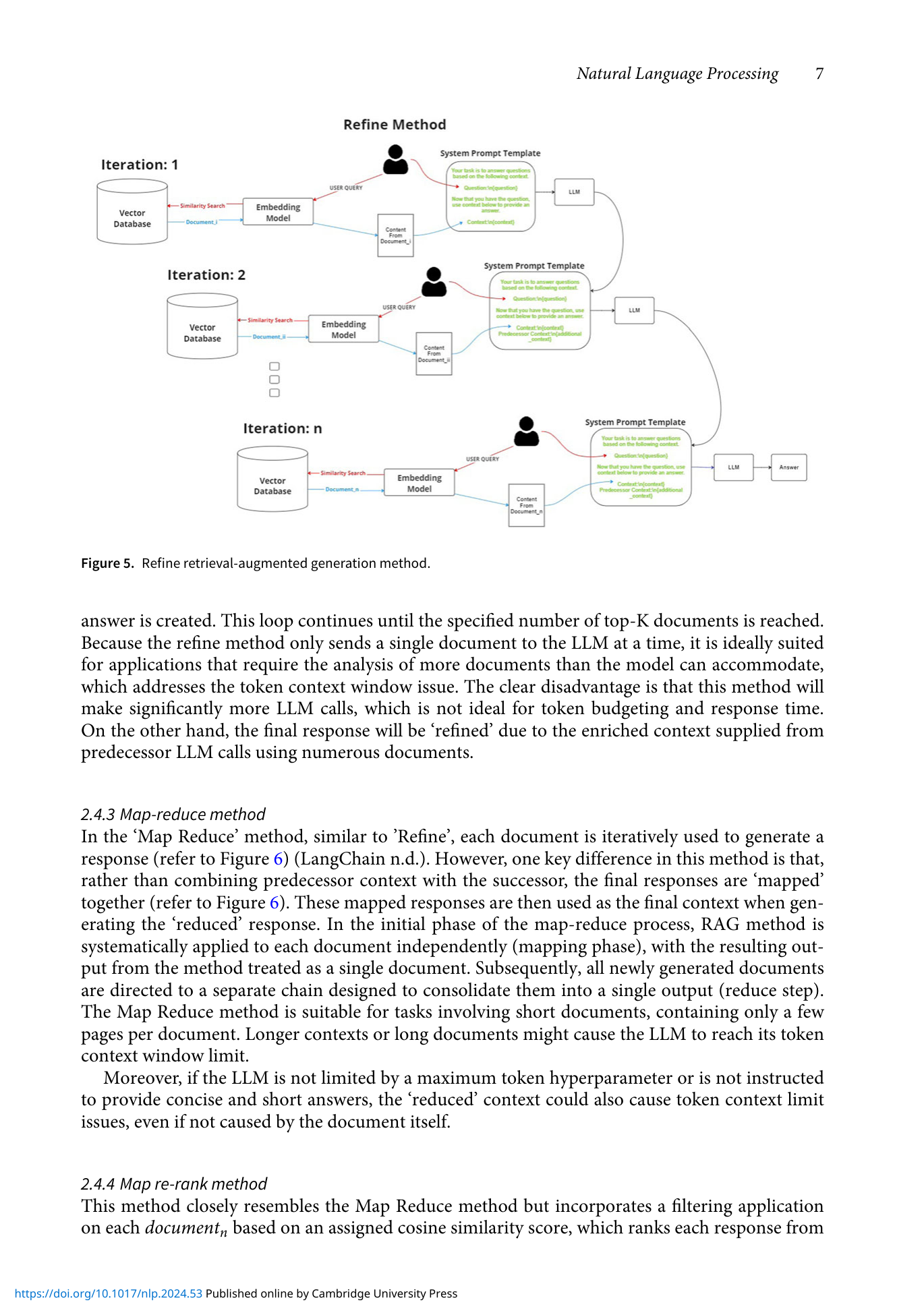

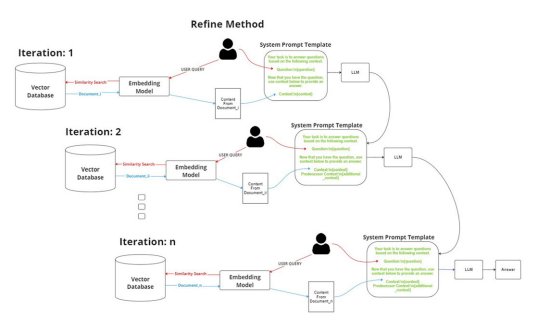

Refine RAG方法流程图

#

🔼 该图展示了“Refine”检索增强生成（RAG）方法的详细流程。该方法通过迭代的方式处理检索到的文档，逐步优化最终答案。图中清晰地展示了该方法在不同迭代阶段的工作方式，其中每次迭代都包含以下步骤：从向量数据库检索文档、通过嵌入模型处理文档内容、构建系统提示模板以及使用大型语言模型（LLM）生成内容。在第一次迭代中，用户查询被发送至向量数据库，检索出相关的Document_1。然后，嵌入模型将此文档转换为向量表示，并将内容传递至系统提示模板。该模板包含指令，指示LLM基于所提供的上下文回答用户的问题。在第二次迭代中，流程基本相同，只是检索的是Document_2。此外，系统提示模板还包括前一次迭代生成的上下文，记为“Predecessor Context(additional Context)”。这种累积上下文的方式允许LLM在每次迭代中基于更多信息进行推理。最终，经过多次迭代，最终答案生成。整个流程通过用户图标、系统提示模板以及LLM模块的组合，清晰展示了RAG如何逐步完善答案的过程。该图有效地传达了Refine方法的核心思想，即通过迭代和累积上下文来提高LLM的响应质量，解决LLM处理长文档时可能存在的上下文窗口限制问题。与其他RAG方法相比，Refine方法在处理长文档时能够保持较高的准确性，但也会增加计算成本和时间开销，因为它需要多次调用LLM。这在图的多次迭代中也可以得到体现。

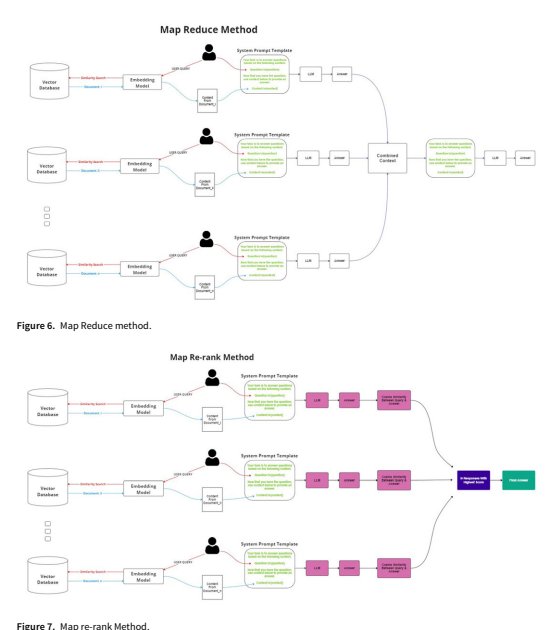

Map Reduce 和 Map Re-rank 方法

#

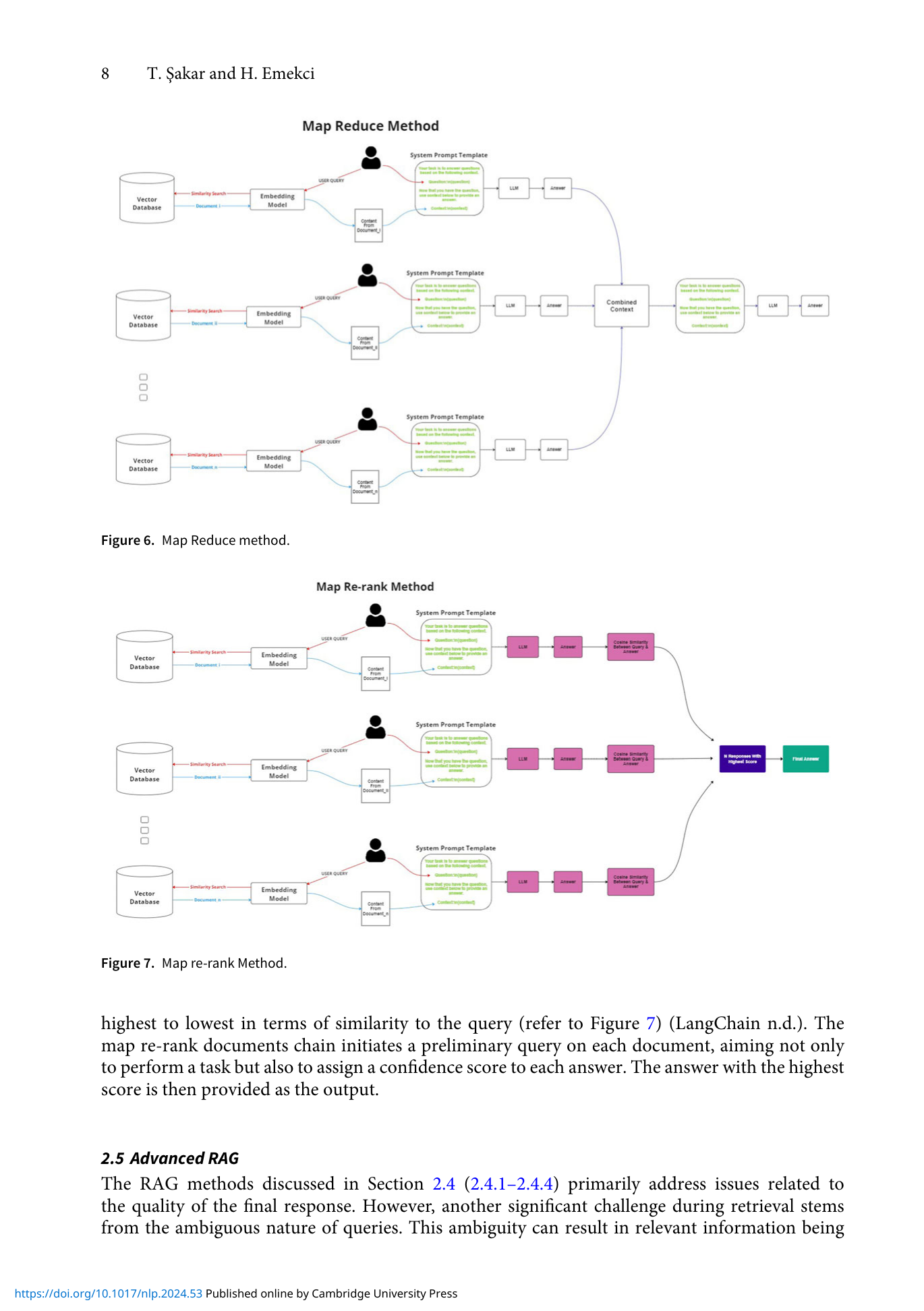

🔼 该图表展示了两种不同的 RAG（Retrieval-Augmented Generation，检索增强生成）方法：Map Reduce 方法和 Map Re-rank 方法。这两种方法都是为了在大型语言模型（LLM）中更好地利用检索到的文档信息，以提高生成答案的质量和相关性。

Map Reduce 方法： 此方法首先对每个检索到的文档独立应用 RAG 过程（图表中以虚线框表示的步骤）。每个文档经过“Embedding Model”处理后，会进入一个 “System Prompt Template”。该模板会提示 LLM 基于文档内容生成初步答案。这些独立的初步答案随后会被组合成一个“Combined Context”，再通过一个 “System Prompt Template” 由 LLM 生成最终答案。这种方法适用于处理多个文档，并将它们的信息整合到最终回复中。其特点是并行处理多个文档，然后将结果合并。

Map Re-rank 方法： 此方法与 Map Reduce 类似，每个文档都会经过 Embedding Model 处理，并进入 System Prompt Template 生成初步答案。然而，与 Map Reduce 不同的是，该方法引入了一个关键的重排序步骤：“Cosine Similarity Between Query & Answer”。在此步骤中，每个文档生成的答案会根据与原始用户查询的相似度进行评分。然后，选择相似度最高的答案作为最终输出。 这种方法的重点在于选择最相关的答案，而不是简单地整合所有文档的信息。

总的来说，这两种方法都体现了 RAG 技术中的一种重要思路：在生成最终答案之前，对检索到的文档进行有效处理和整合。Map Reduce 方法侧重于合并，而 Map Re-rank 方法侧重于选择，它们各自适用于不同的应用场景和需求。

模糊查询与特定查询的检索差异

#

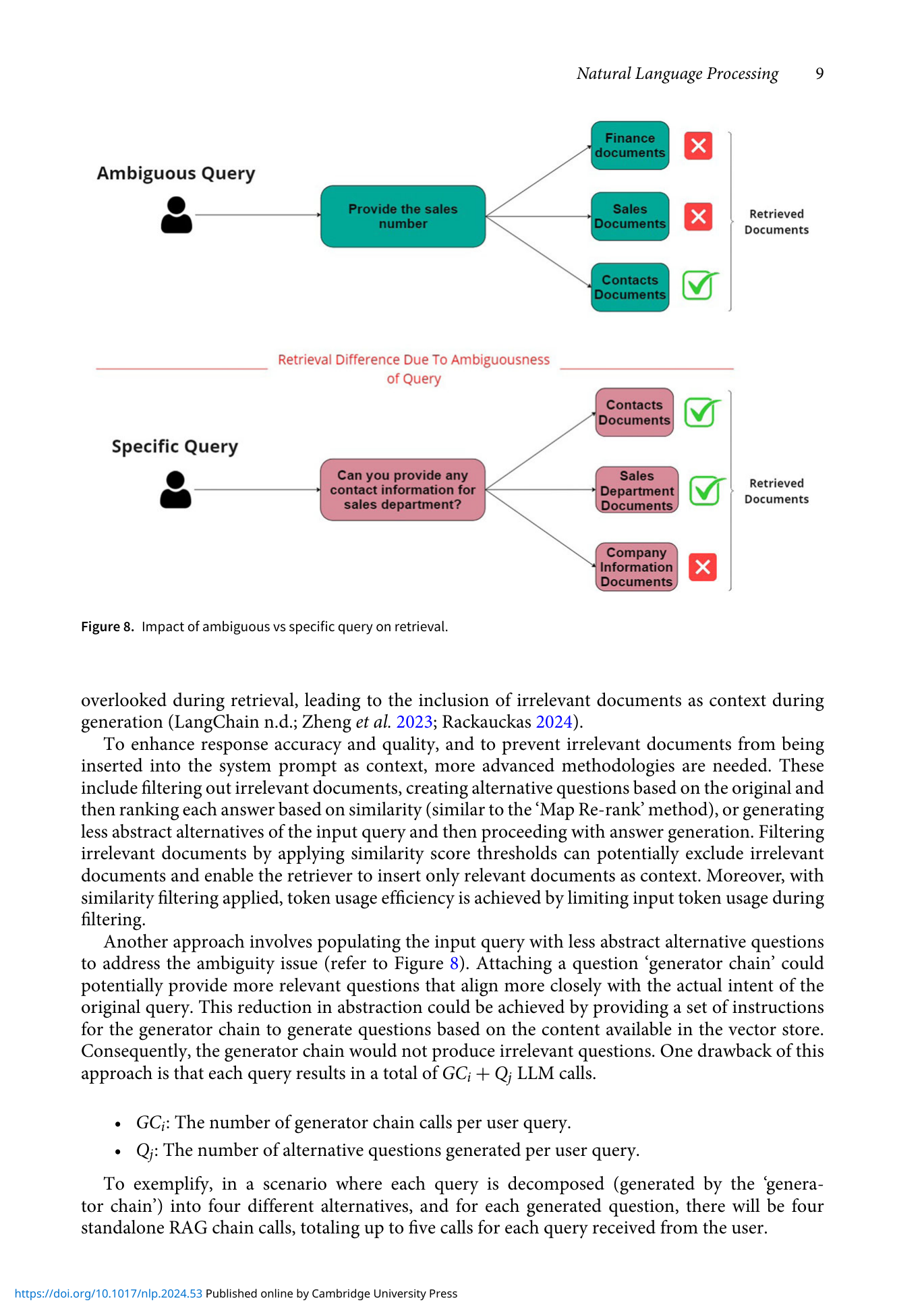

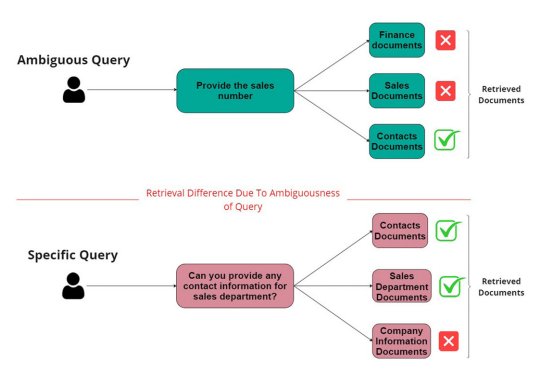

🔼 该图表以流程图的形式展示了在检索增强生成（RAG）系统中，模糊查询和特定查询在信息检索结果上的差异。图中包含两部分，分别对应“模糊查询”和“特定查询”。

在“模糊查询”部分，用户使用“提供销售额”这一表述较为宽泛的查询语句。该查询导致系统检索到三类文档：财务文档、销售文档和联系人文档。然而，财务和销售文档被标记为不相关（用红叉表示），而联系人文档被标记为相关（用绿色对勾表示）。这表明模糊查询可能导致检索结果包含不相关的信息，因为检索系统难以准确理解用户的意图。

在“特定查询”部分，用户使用“你能提供销售部门的联系信息吗？”这一表述更为具体的查询语句。该查询导致系统检索到三类文档：联系人文档、销售部门文档和公司信息文档。其中，联系人和销售部门文档被标记为相关，而公司信息文档被标记为不相关。这表明特定查询能够更准确地匹配用户意图，从而获得更精确的检索结果。

该图表的主要发现点在于，查询语句的清晰度和具体性对检索结果的质量至关重要。模糊查询可能导致检索到大量无关文档，从而降低检索效率和准确性；而特定查询则能够更精确地定位到用户所需的信息，提升检索效果。该图表强调了在RAG系统中，优化用户查询语句的重要性，以便检索系统能够更好地理解用户的意图，提供更准确、更相关的检索结果。这与论文中提出的通过上下文压缩，Query Step-Down和Reciprocal RAG方法来解决检索时遇到的模糊性问题相呼应。

总而言之，该图清晰地说明了在 RAG 系统中，模糊查询可能返回不相关的信息，而明确、具体的查询可以提高检索结果的准确性。这为优化查询和改进 RAG 系统的性能提供了有价值的启示，也支持了论文中提出的使用更高级的RAG方法来解决查询模糊性问题的论点。

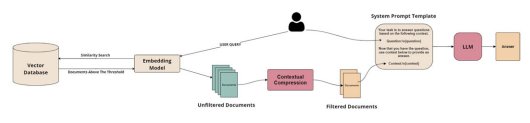

RAG流程图

#

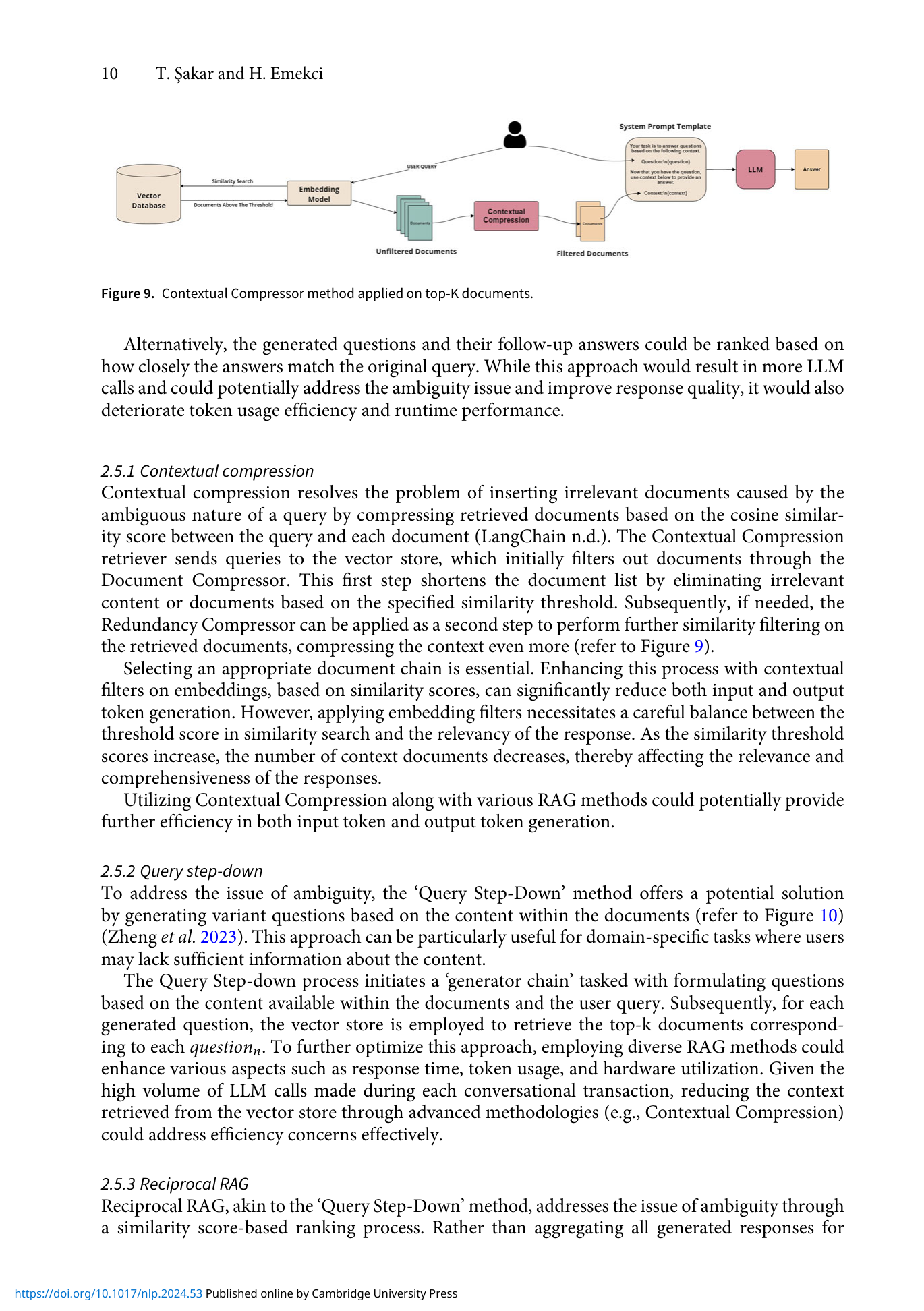

🔼 该图展示了一个典型的检索增强生成（RAG）流程。流程起始于用户输入查询，该查询被发送至嵌入模型。向量数据库存储了文档的向量表示，通过相似性搜索，检索出与用户查询相关的文档向量。这些检索出的文档在进入大型语言模型（LLM）之前，会经过一个可选的上下文压缩步骤。上下文压缩旨在过滤掉不相关的信息，提高LLM处理效率，减少token消耗。用户查询和经过过滤的文档都被整合到系统提示模板中，作为LLM生成最终答案的依据。此图清晰地表达了从用户查询到LLM最终生成答案的整个过程，突出了RAG方法中检索和生成的关键步骤。该图还强调了上下文压缩在提高RAG系统性能方面的重要性，表明上下文压缩可以减少输入到LLM的噪声信息。此外，图示清晰地展示了各组件的连接和数据流向，使人一目了然RAG的工作机制。从整体上看，该图有助于理解RAG系统如何利用外部知识来增强LLM的性能，从而为构建更有效、更准确的AI应用提供了基础。图中各个组件的作用和流程安排对于设计和优化RAG系统具有重要的参考价值。这些关键步骤的优化，例如，更准确的相似性检索，更有效的上下文压缩，以及更优化的LLM提示，都会对整个系统的性能产生显著的影响。

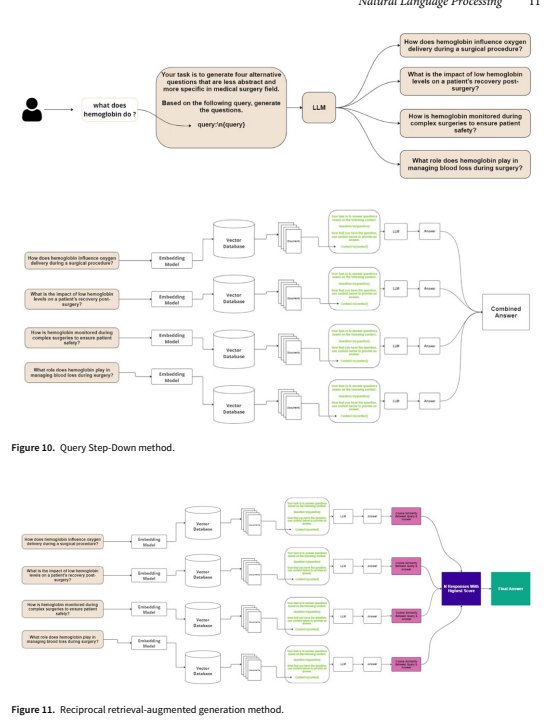

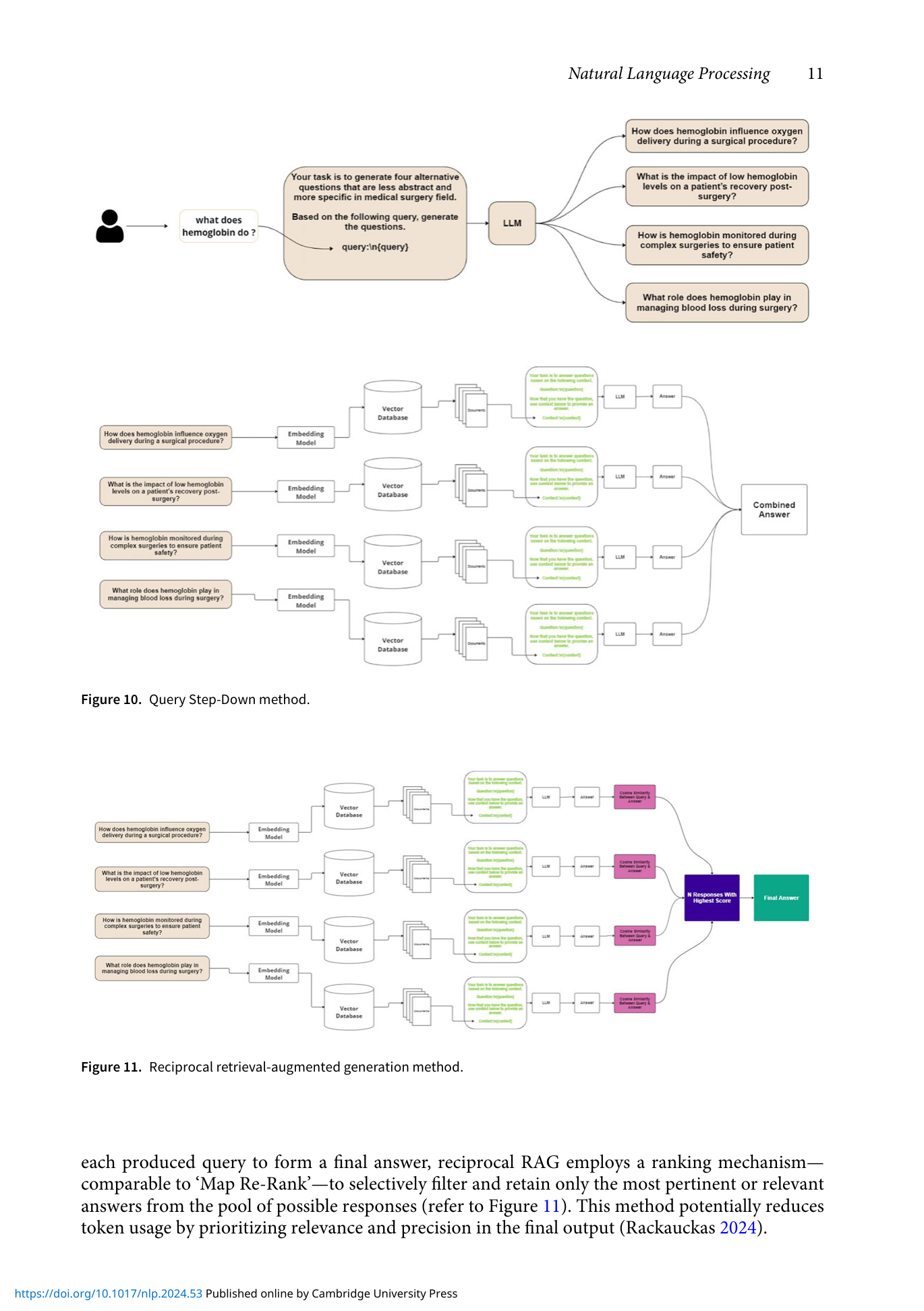

Query Step-Down & Reciprocal RAG

#

🔼 该图展示了两种高级的检索增强生成（RAG）方法：Query Step-Down 和 Reciprocal RAG。两图都以 “what does hemoglobin do?” 作为初始查询，目标是生成与医疗手术领域更具体、更少抽象的四个替代问题。图10描述了 Query Step-Down 方法。首先，初始查询被送入大型语言模型（LLM），生成四个更具体的问题，例如：“How does hemoglobin influence oxygen delivery during a surgical procedure?”。随后，每个问题都通过嵌入模型转换为向量表示，并在向量数据库中进行检索，以找到相关的文档。检索到的文档随后被送入 LLM，生成最终答案。最终，各个问题的答案被合并成一个最终答案。图11描述了 Reciprocal RAG 方法。与 Query Step-Down 类似，初始查询被发送到 LLM 生成替代问题。但关键区别在于，Reciprocal RAG 不是直接合并答案，而是对每个生成的答案进行评分，选择分数最高的一个作为最终答案。这通过为每个问题检索文档，并对检索到的文档进行相似性评分来实现，然后根据相似性分数对答案进行排序。这种方法旨在确保最终答案的准确性和相关性。两图都清晰地展示了信息如何在不同的模块间流动，每个模块都有明确的功能。对比两种方法，Query Step-Down 方法侧重于合并所有生成问题的答案，而 Reciprocal RAG 则侧重于选择最相关的答案。这种对比突出了 RAG 方法中，关注问题的特异性和排序机制对输出质量的重要性。

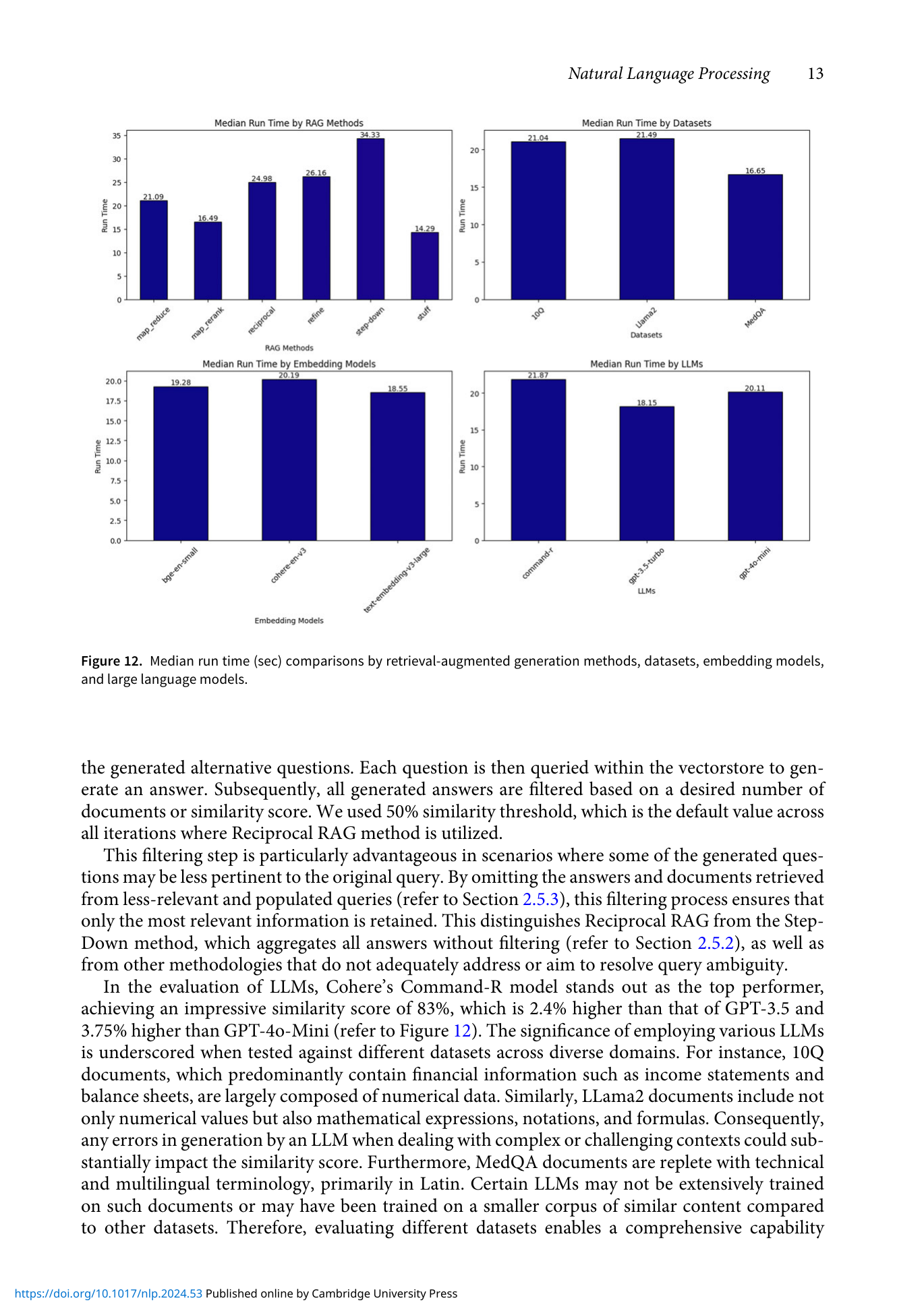

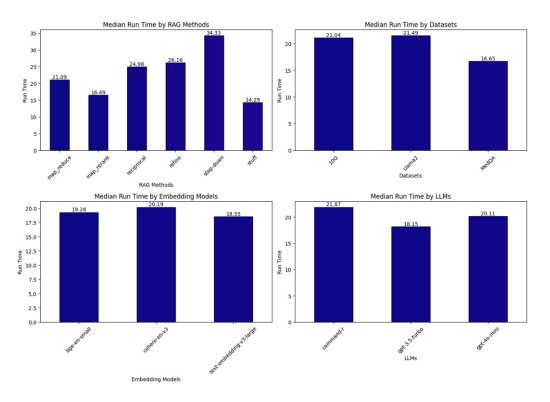

不同方法/模型的中位数运行时间

#

🔼 该图表由四个子图组成，分别展示了不同RAG方法、数据集、嵌入模型以及LLM（大型语言模型）的中位数运行时间。所有子图均使用柱状图形式，纵轴表示运行时间，单位未明确指出，但可认为是秒。第一个子图显示不同RAG方法的中位数运行时间，其中“step-down”方法耗时最长，约为34.33秒，而“stuff”方法耗时最短，约为14.29秒。“map_reduce”、“map_rerank”、“reciprocal”和“refine”方法的运行时间在16秒到26秒之间。这表明在RAG方法选择上，针对运行效率有明显差异，需要在准确率和效率间进行权衡。第二个子图展示了不同数据集的运行时间，其中“10Q”和“Llama2”数据集的运行时间接近，大约为21秒左右，而“MedQA”数据集的运行时间则较低，约为16.65秒。这可能暗示不同数据集的复杂度不同，从而影响了运行时间。第三个子图显示了不同嵌入模型的运行时间， “cohere-en-v3” 模型的运行时间最长，约为20.19秒，“bge-en-small”和 “text-embedding-v3-large” 模型的运行时间相对较短，约为19.28秒和18.55秒，表明嵌入模型的选择也会对运行效率产生影响。第四个子图展示了不同LLM的运行时间，“command-r”模型的运行时间最长，约为21.87秒，“gpt-3.5-turbo”模型的运行时间最短，约为18.15秒，而“gpt-4o-mini”模型的运行时间约为20.11秒。这说明不同的LLM在处理速度上存在差异，选择合适的LLM对于优化运行时间至关重要。总的来说，该图表展示了RAG方法、数据集、嵌入模型和LLM在运行时间上的差异，强调了在实际应用中需要根据具体情况选择合适的方法和模型，以达到最优的运行效率。

不同因素下的中位数运行时间比较

#

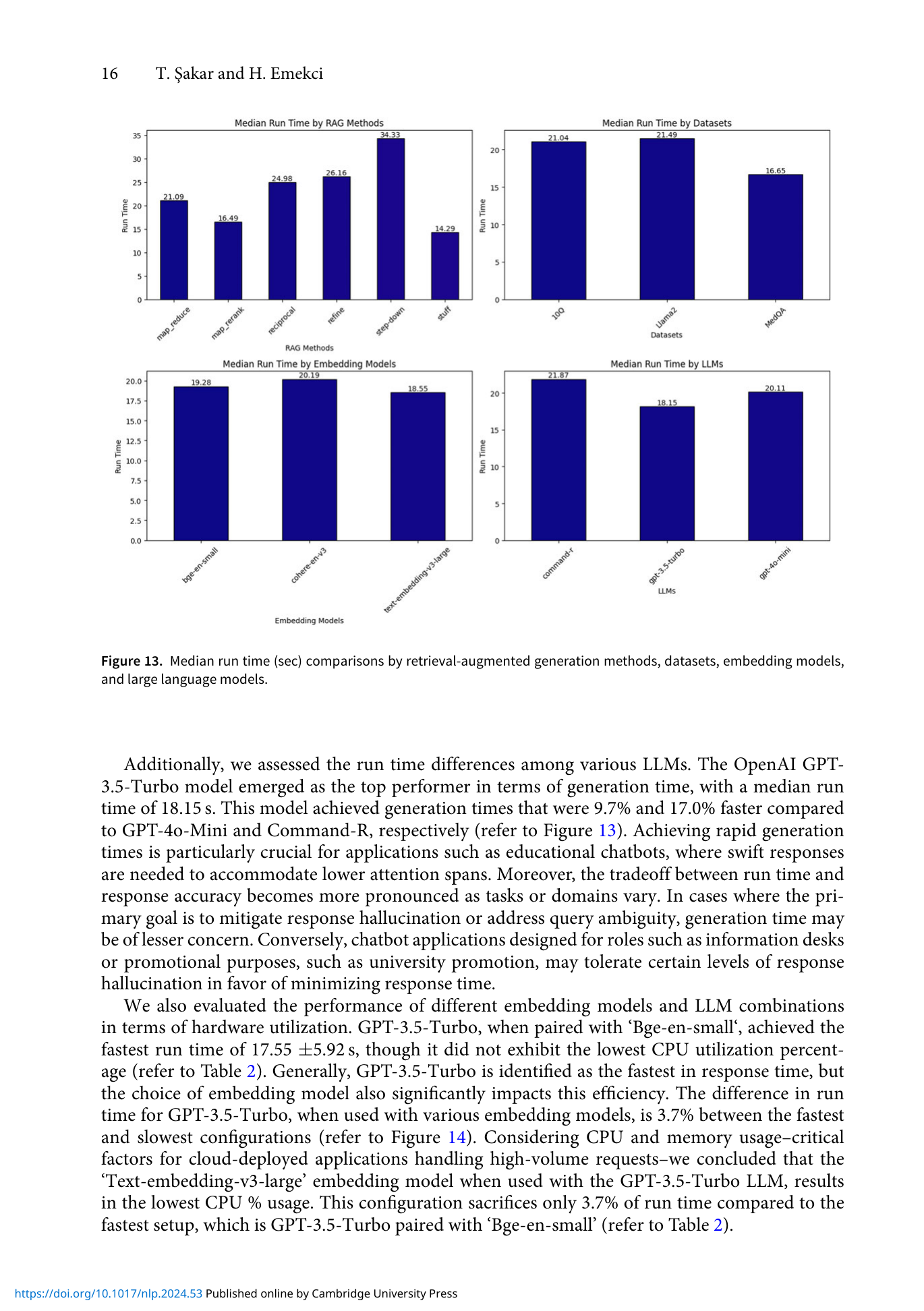

🔼 该图表由四个子图组成，分别展示了不同 RAG 方法、数据集、嵌入模型和大型语言模型（LLM）下的中位数运行时间。所有子图的纵轴都表示运行时间（秒），柱状图越高，表示运行时间越长。 第一个子图显示了不同 RAG 方法的运行时间。’stuff‘方法以 14.29 秒的运行时间成为最快的方法，而’step-down’方法运行时间最长，达到了 34.33 秒。其余方法，如 ‘map_reduce’，‘map_rerank’，‘reciprocal’和 ‘refine’ 的运行时间分别在 21.09 秒，16.49 秒，24.90 秒和 26.16 秒左右。这表明不同的 RAG 方法在效率上有显著差异，’stuff’ 方法在速度上更具优势。 第二个子图比较了不同数据集的运行时间。’10Q’ 和 ‘Llama2’ 数据集的运行时间相似，约为 21 秒左右，而 ‘MedQA’ 数据集的运行时间最短，为 16.65 秒。这表明数据集的特性对运行时间有一定的影响，可能因为数据复杂度不同导致处理时间有所差异。 第三个子图展示了不同嵌入模型的运行时间。 ‘bge-en-small’ 模型的运行时间为 19.28 秒，’cohere-en-v3’ 模型为 20.19 秒，而 ‘text-embedding-v3-large’ 模型为 18.55 秒。这说明不同的嵌入模型在计算效率上存在微小的差异，但整体差异不显著。 第四个子图比较了不同 LLM 的运行时间。 ‘command-r’ 模型的运行时间最长，为 21.87 秒，’gpt-4o-mini’ 模型的运行时间为 20.11 秒，而 ‘gpt-3.5-turbo’ 模型的运行时间最短，为 18.15 秒。结果显示，不同的 LLM 在生成时间上存在显著差异，’gpt-3.5-turbo’ 模型在速度上更具优势。 总的来说，该图表清晰地展示了在 RAG 流程中，不同方法、数据集、嵌入模型和 LLM 对运行时间的影响。其中，RAG 方法和 LLM 的选择对运行时间的影响最为显著，而数据集和嵌入模型的影响相对较小。这些信息对于优化 RAG 流程，选择合适的组件以达到更好的性能至关重要。研究人员可以根据具体的应用场景，权衡不同因素对运行时间的影响，从而做出更明智的选择。

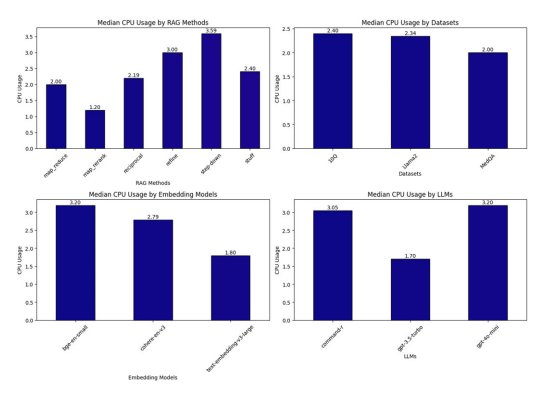

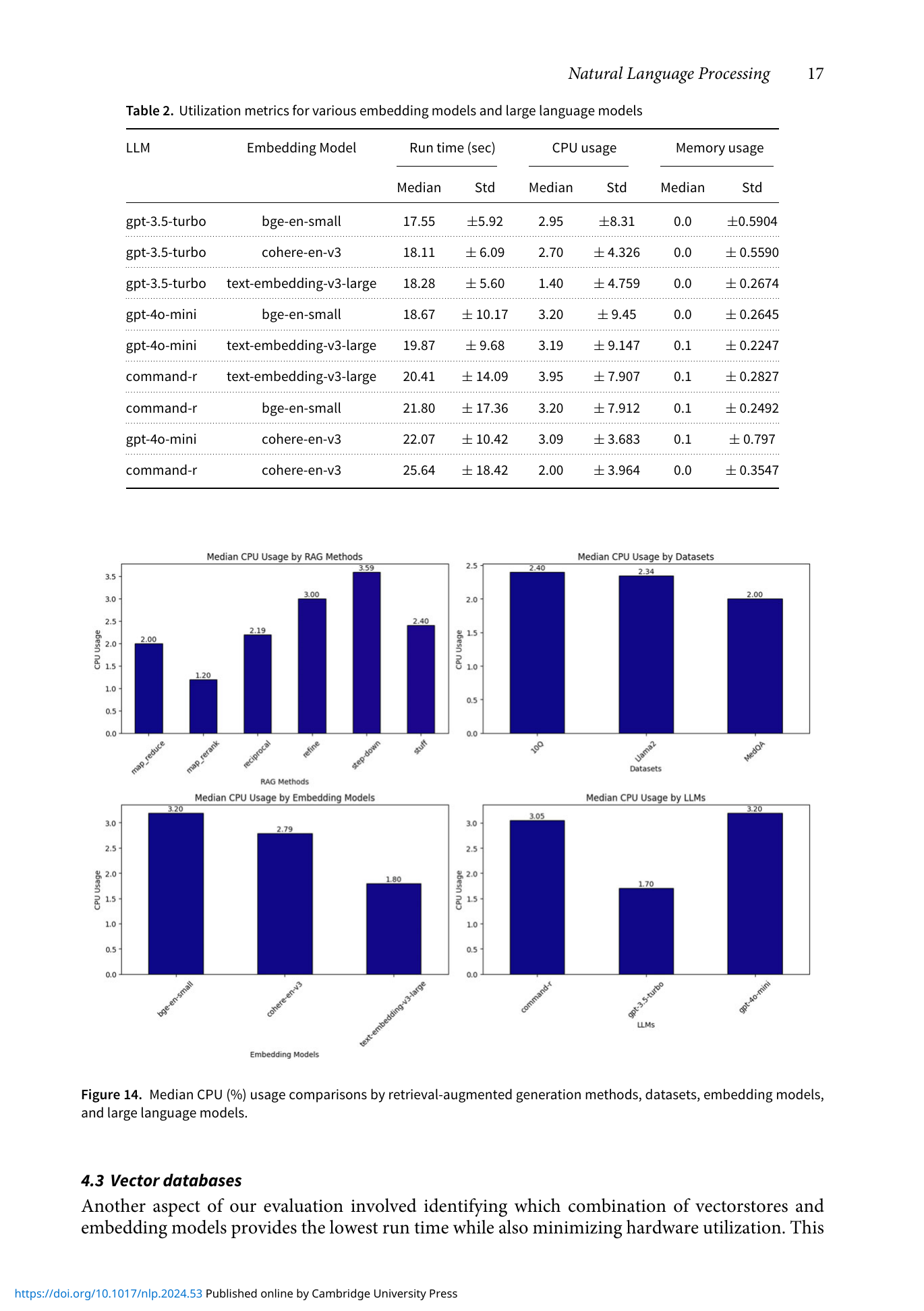

不同RAG方法、数据集、嵌入模型和LLM的CPU使用率中位数

#

🔼 该图表由四个子图组成，分别展示了不同RAG方法、数据集、嵌入模型和大型语言模型(LLM)的CPU使用率中位数。这四个子图均为柱状图，纵轴代表CPU使用率，横轴代表不同的类别。在第一个子图中，不同RAG方法对应的CPU使用率中位数被展示。 ‘Map Reduce’方法的CPU使用率为2.00， ‘Map Re-rank’方法的CPU使用率最低，为1.20。而’Refine’方法的CPU使用率为3.00，‘Step-Down’方法的CPU使用率最高，达到了3.59。‘Stuff’方法的CPU使用率为2.40。这表明在不同的RAG方法中，‘Step-Down’方法对CPU资源的需求最高，而’Map Re-rank’方法对CPU资源的需求最低。第二个子图展示了不同数据集的CPU使用率中位数。‘10Q’数据集的CPU使用率为2.40，‘Llama2’数据集的CPU使用率为2.34，而’MedQA’数据集的CPU使用率较低，为2.00。这表明，不同的数据集在处理过程中对CPU资源的需求有所不同。‘10Q’和’Llama2’数据集可能包含更复杂的数据处理或更高的计算需求，导致了较高的CPU使用率。第三个子图展示了不同嵌入模型的CPU使用率中位数。‘Bge-en-small’嵌入模型的CPU使用率最高，为3.20，而’Text-embedding-v3-large’嵌入模型的CPU使用率最低，仅为1.80。‘Cohere-en-v3’的CPU使用率为2.79。这表明在不同的嵌入模型中，‘Bge-en-small’模型对CPU资源的需求最高，而’Text-embedding-v3-large’模型的CPU使用效率最高。第四个子图展示了不同LLM的CPU使用率中位数。‘Command-R’模型的CPU使用率为3.05， ‘GPT-3.5-Turbo’模型的CPU使用率最低，为1.70，而’GPT-4o-mini’模型的CPU使用率最高，达到了3.20。这说明在不同的LLM中，‘GPT-3.5-Turbo’模型对CPU资源的需求最低，而’GPT-4o-mini’模型对CPU资源的需求最高。总的来说，图表清晰地展示了在不同的RAG方法、数据集、嵌入模型和LLM中，CPU使用率的变化情况。这为选择适合特定任务和资源限制的配置提供了重要参考。例如，在资源有限的情况下，可以选择CPU使用率较低的’Map Re-rank’方法、‘MedQA’数据集、‘Text-embedding-v3-large’嵌入模型或’GPT-3.5-Turbo’LLM。

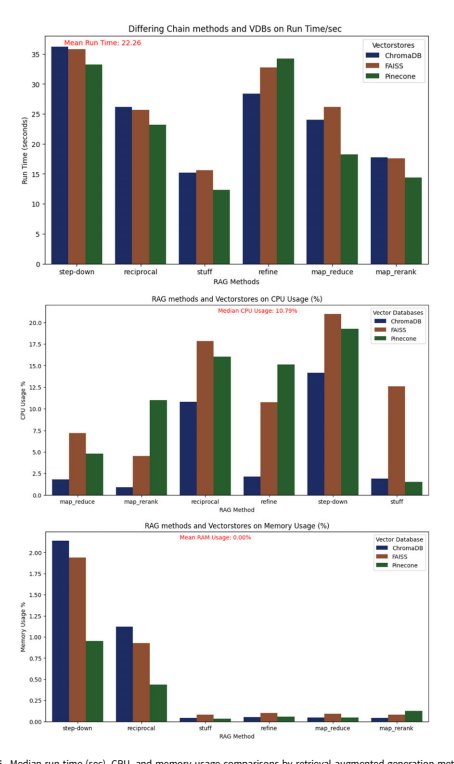

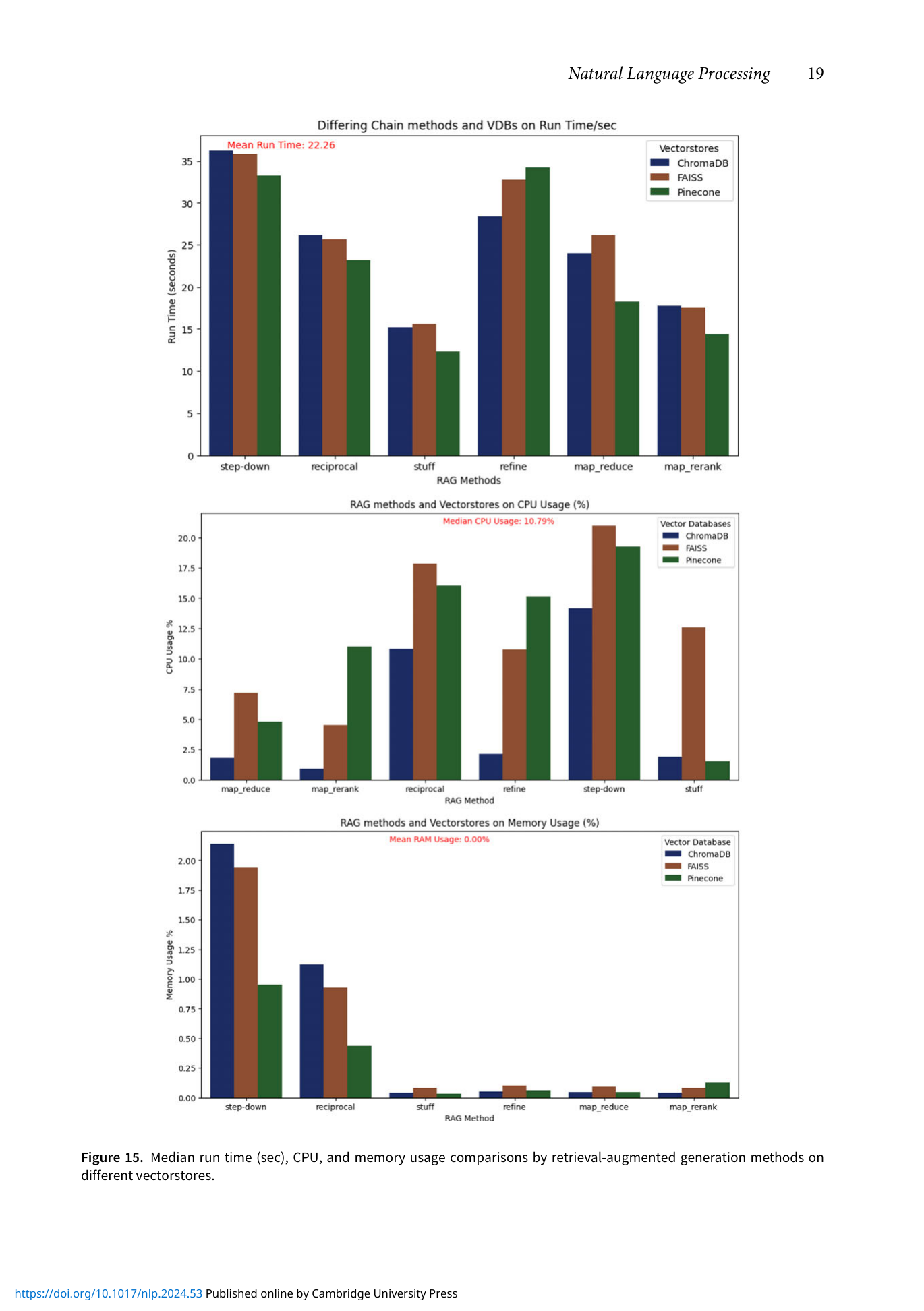

不同RAG方法和向量数据库的性能对比

#

🔼 该图表展示了不同检索增强生成（RAG）方法在不同向量数据库（ChromaDB, FAISS, Pinecone）上的运行时长、CPU使用率和内存使用率的对比。图表分为三个子图，分别对应运行时长（秒）、CPU使用率（%）和内存使用率（%）。

在运行时长方面，‘step-down’ 方法在所有向量数据库中都表现出最长的运行时长，而 ‘stuff’ 方法则表现出最短的运行时长。‘reciprocal’、‘refine’、‘map_reduce’ 和 ‘map_rerank’ 方法的运行时长则介于两者之间。总体而言，ChromaDB 在多数 RAG 方法中都表现出较短的运行时长，其次是 FAISS，而 Pinecone 则通常表现出较长的运行时长。

在 CPU 使用率方面，‘stuff’ 方法的 CPU 使用率最低，而 ‘step-down’ 和 ‘reciprocal’ 方法的 CPU 使用率最高。‘map_reduce’、‘map_rerank’ 和 ‘refine’ 方法的 CPU 使用率介于两者之间。在不同向量数据库中，Pinecone 的 CPU 使用率通常较高，ChromaDB 的 CPU 使用率则相对较低，FAISS 的 CPU 使用率则居中。

在内存使用率方面，‘step-down’ 方法的内存使用率最高，‘reciprocal’ 方法次之，而 ‘stuff’、‘refine’、‘map_reduce’ 和 ‘map_rerank’ 方法的内存使用率则较低。在不同向量数据库中，Pinecone 的内存使用率通常较高，而 ChromaDB 和 FAISS 的内存使用率则相对较低。值得注意的是，大多数情况下，内存使用率都较低，均值仅为 0.00%。

该图表清晰地展示了不同 RAG 方法和向量数据库在性能上的差异。选择合适的 RAG 方法和向量数据库对于优化检索效率和资源利用至关重要。例如，‘stuff’ 方法虽然在相似度得分上可能略逊一筹，但其运行时长、CPU使用率和内存使用率都相对较低，适用于对性能要求较高的场景。而 ‘step-down’ 方法虽然在相似度得分上可能表现良好，但其资源消耗较高，适用于对性能要求不高的场景。此外，ChromaDB 在大多数情况下都表现出较低的资源消耗，适用于对资源敏感的场景。
